无需单片机的简单电子装置
光控饮水机
一、 总述
红外发射与接收的传感器负责检测杯子，若检测到杯子放到出水口，则打开水阀，使水自动流下，杯子拿开，水阀关闭。
在红外传感器中，有interwetten与威廉的赔率体系 电信号转换成数字电信号的过程，在光电开关部分，有放大电路与电磁开关的应用。

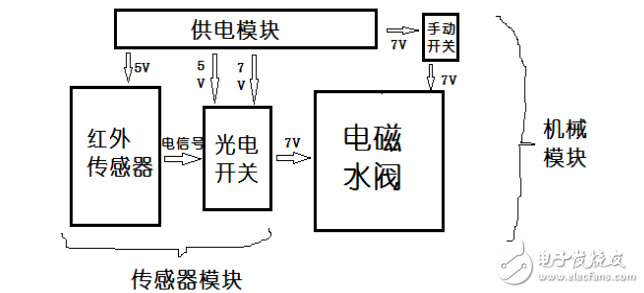

总概念图：
一、 传感器部分设计。
红外传感器

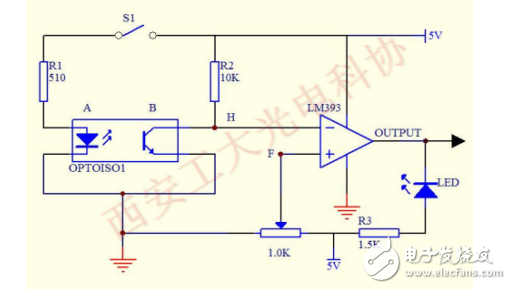

图中OPTOISO1为红外传感器，A为红外发射管通电后发射不可见红外光，B为红外三极管，接收不到红外光前视为断路，接收后视为导通。
LM393为双端电压比较器，负端电势H小于正端电势F时，OUTPUT输出5V，反之则输出0V。使用光电开关，便可以使变化的输出信号控制电磁铁的通断。
