在生活中，有许许多多的纸张材料需要覆膜加工，比如柚子包装盒、食品包装盒等。纸张材料需要覆膜加工的需求量不断增加、薄膜材料多样化，传统的割纸方式以不能满足生产需求。目前国内链刀机方案多采用国外运动控制器控制方案成本高。因此国内客户迫切需要可以解决上述问题的解决方案。庸博了解客户需求，经过与覆膜印刷行业人员沟通，立即针对客户问题做出链刀系统方案，以最快的速度开发链刀系统。
链刀机的工作流程

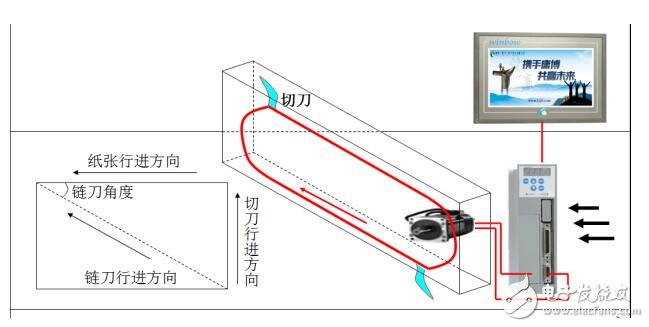

首先，前面覆膜完的纸经过链刀机的牵引轴，经过超声波传感器（用来检测纸张搭口），再进入由伺服驱动的链刀系统进行割纸，割完后进入下一道工序。
伺服控制方式：
伺服采用凸轮方式，首先把链刀相关的机械参数写入到伺服内，伺服内部自动规划凸轮曲线，并通过超声波传感器来微调凸轮轮廓，修补纸张长度不一、克服机械上的误差。系统调试完成后，客户只需改变纸张长度大小和刀割纸的深浅度参数即可割不同规格的材料。
