基于PLC控制的远洋船舶机舱监测系统，紫金桥组态软件为船舶机舱控制系统构建了一套监控系统。
远洋船舶设备由主机系统、净油机系统、油柜系统、空压机系统、舵机系统、锅炉系统、废油焚化炉、发电机组、应急发电机系统以及泵等设备子系统组成，每一个设备都是24小时不间断运行，例如主机，主机系统是船舶的心脏，必须保证主机在航行期间可靠、稳定运行。在此期间，监测系统要求时刻监测主机系统的转速、冷却水温度、燃油进出口温度、滑油进出口温度以及主机排气温度等，这些参数涉及到4-20mA、600℃以上的温度信号和600℃以下的温度信号，信号种类繁多，增加了系统的复杂度。
该套监视系统包括对一台14缸的主机、三台发电机、一台锅炉、一套焚烧炉、两套空压机和一套舵机的主要工况参数显示和参数检测报警、及其它设备的运行状态指示。系统共检测118个interwetten与威廉的赔率体系 量，128个开关量。为此采用了S7-200CN PLC 226作为系统总控制器，并扩展7个16I/O的EM223 CN数字量模块，模拟量采集模块采用研华ADAM与PLC通过485总线通讯，监测上位机软件采用紫金桥组态软件RealinfoV-6.5，通过PPI方式组成一个网络，实现对船舶机舱设备的实时监测。

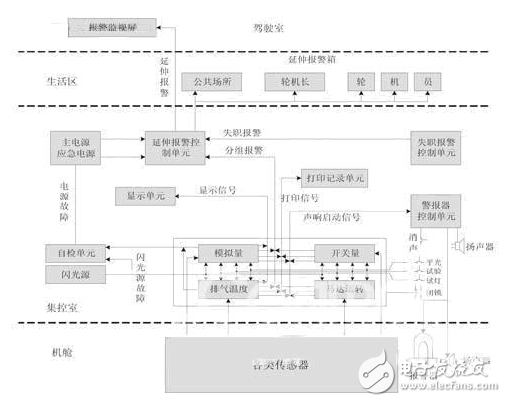

本系统在监视与报警工作时，所有开关量模块都通过西门子S7-200CN PLC扩展模块EM223 CN采集输入，三类模拟量4-20mA、600℃以上的温度信号和600℃以下的温度信号通过ADAM采集输入，在通过485总线送入西门子S7-200CN PLC，在PLC中集中处理，然后送到上位机和其他设备，如指示灯，扬声器等。 此外，外部按钮可以发出指令通过西门子S7-200CN PLC发出控制命令，启动、停止各类泵等相应的设备。
