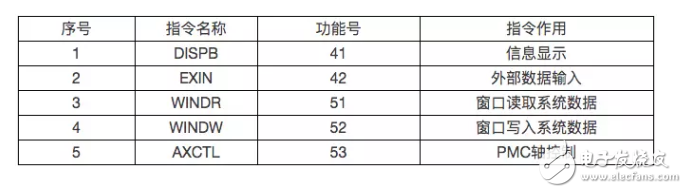

系统功能可以通过PMC功能指令实现，下面几种类型的功能指令即为可用的功能指令，可使用下面的指令完成所需功能：
3.WINDR（读CNC窗口数据：SUB51）
此功能可在PMC和CNC之间经由窗口读取多种数据。“WINDR”指令分为两类。一类在一段扫描时间内完成读取数据；另一类在多段扫描时间内完成读取数据。前者称为高速响应功能，而后者称为低速响应功能。

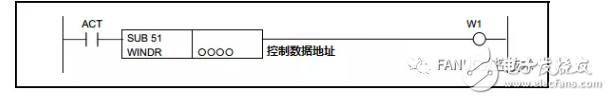

指令格式：
控制条件：
ACT=0：指令不执行。
ACT=1：指令执行。通过保持ACT为1，可以使用高速响应功能不断读取系统数据。但如果使用低速响应功能，当读取数据结束（W1=1），ACT被立刻复位一次（ACT=0）。
参数：

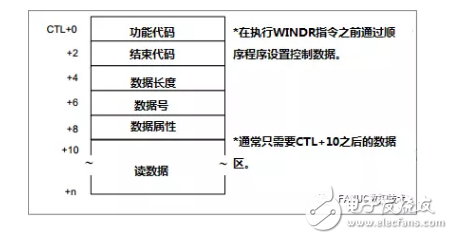

（a） 控制数据地址
用以指定存储控制数据的地址。
读操作结束**（W1）**：
W1=0：W1复位。W1=0表明WINDR未被执行或WINDR正被执行。
W1=1：通过读指令（ACT=1）读取数据结束时W1置为1。如果使用低速响应功能，当读取数据结束时（W1=1），ACT被复位一次（ACT=0）。
