发视频资料介绍

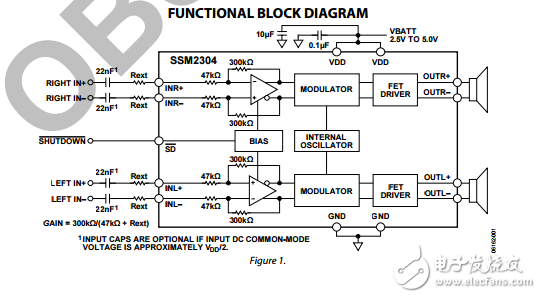

该SSM2304是一个完全集成的、高效的D类立体声音频放大器。它的目的是最大限度地提高便携式应用程序的性能。应用电路需要最少的外部元件，从一个2.5 V到5 V供电。它是能够提供连续输出功率2 W小于10%的THD + N驾驶4Ω负荷从5 V电源。SSM2304特征的高效率、低噪声的调制方案。它与85%的效率在1.4瓦到8Ω从5 V电源供电，具有信噪比（SNR），优于98分贝。PDM调制用于提供低emiradiated排放与其他D类架构相比。有一个典型的SSM2304关断电流为20 nA的微功率停机模式。关机是通过应用逻辑低到SD引脚。该设备的架构允许它达到非常低的POP和点击级别。这样可以在接通和关闭时最大限度地减少输出时的电压毛刺，从而减少激活和失活时的可听噪声。SSM2304的全差分输入提供共模噪声输入优良的抑制。输入耦合电容可以省略，如果直流输入共模电压大约为VDD / 2。的电源噪声SSM2304还具有优良的抑制，包括噪声引起的GSM传输脉冲和射频整流。有一个预设的SSM2304增益18 dB，可通过外部电阻降低。该SSM2304是指定在商业温度范围（−40°C + 85°C）。它具有内置热关断输出短路保护。它在提供16引脚3毫米3毫米×引脚架构芯片级封装（LFCSP）。
