ADAU1452/51/50原文资料数据手册PDF免费下载(数字音频处理器)

2017-10-29 | rar | 9.00 MB | 次下载 | 免费

资料介绍

  ADAU1452/ADAU1451/ADAU1450是获得汽车认证的音频处理器数字信号处理能力远超早先的SigmaDSP®器件。 其硬件架构经过重构,针对高效音频处理做了优化。 音频处理算法采用逐样本和逐模块范式实现,它们可在信号处理流程中同时执行,方法是使用图形编程工具SigmaStudio™。 与前几代SigmaDSP所需的指令相比,重构的数字信号处理器(DSP)内核架构能以大幅精简的指令执行某类音频处理算法,从而极大地改善代码效率。

  1.2 V、32位DSP内核的工作频率最高可达294.912 MHz,每样本以48 kHz标准采样速率执行最多6144条指令。 另外,除了工业标准速率,还提供各种宽范围采样速率。 整数PLL和灵活的时钟发生器硬件可同时生成最多15个音频采样速率。 这些时钟发生器与板载异步采样速率转换器(ASRC)以及灵活的硬件音频路由矩阵结合,使ADAU1452/ADAU1451/ADAU1450成为理想的音频集线器,极大地简化了复杂的多速率音频系统设计。

  ADAU1452/ADAU1451/ADAU1450集成高度可配置的串行端口、S/PDIF接口(ADAU1452和ADAU1451上)和多功能输入/输出引脚,可连接广泛的ADCDAC、数字音频器件、放大器控制电路。 这些器件针对性地集成了抽取滤波器,能直接连接PDM输出型MEMS麦克风。

  独立的从机器件和主机I2C/SPI控制端口不但允许通过外部主机器件对ADAU1452/ADAU1451/ADAU1450进行编程和配置,而且作为主机还允许直接编程和配置外部从机器件。 利用此灵活性,再加上自引导功能,即可设计出独立系统,无需外部输入即可正常工作。

  高能效DSP内核执行整个程序,其功耗仅为几百mW,甚至在温度超过100℃的最差情况下,也可在最高程序负载下运行,同时功耗低于一瓦特。ADAU1452/ADAU1451/ADAU1450具有相对较低的功耗和小尺寸,是代替体积较大的通用DSP器件的理想选择——后者在相同的处理负载下功耗更高。

  ADAU1452、ADAU1451和ADAU1450的区别

  该器件的三种型号通过存储器、DSP内核频率、S/PDIF接口的可用性以及ASRC配置加以区分。

  由于ADAU1450不包含S/PDIF接收器和发射器,所以其SPDIFIN和SPDIFOUT引脚无效。 此外,ADAU1450中任何与S/PDIF输入或输出相关的寄存器设置在其工作时均无效。 同样,由于ADAU1450不包含ASRC,所以ADAU1450中任何与ASRC相关的寄存器设置在其工作时均无效。

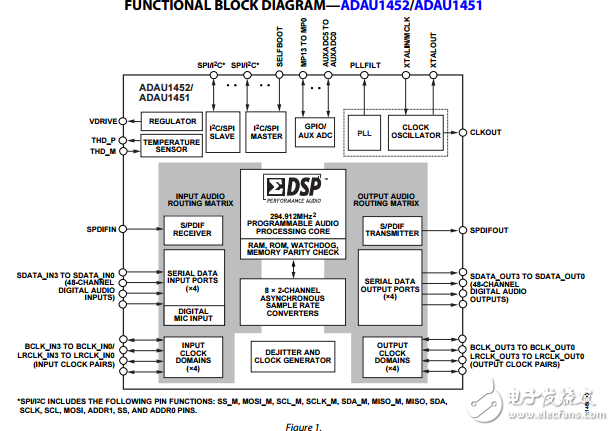

ADAU1452/51/50原文资料数据手册PDF免费下载(数字音频处理器)
