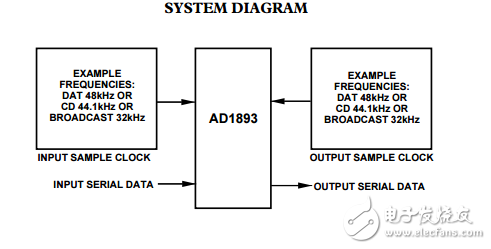

在1893 SamplePort是一种全数字化、立体声异步采样率转换器（ASRC），解决了采样速率接口和数字音频设备的兼容性问题。从概念上讲，该转换器把输入数据到一个非常高的内部采样率与时间分辨率为300 ps，然后抽取到所需的输出采样率。在1893是专为16位低成本，非调速应用在低电压、低功耗（即电池供电）操作是必需的。指的是ad1890 / ad1891 SamplePort家族中的其他产品数据表。这个装置是异步由于输入和输出的采样时钟之间的频率和相位关系（无论是在1893 ASRC输入）是任意的，不需要通过一个简单的整数比有关。不需要明确的选择或程序的输入和输出的采样时钟频率为1893自动检测两个时钟之间的关系。输入和输出采样时钟频率在标称范围从8千赫到56千赫，它们之间的比率可以从大约1:2到2:1不等。
在1893采用多速率数字信号处理威廉希尔官方网站
从输入输出样本流样本流构造。输入字的宽度是4至16位为1893。较短的输入文字自动零填充在低位。输出字宽度为24位。用户可以根据需要接收尽可能多的输出比特。采用22位系数和27位累加进行内部运算。数字采样采用单位增益处理。输入和输出的控制信号，允许对各种DSP芯片接口相当的灵活性，AES/EBU接收机和发射机和I2的兼容设备。输入和输出数据可以是独立的右或左（有或没有一个时钟延迟）的左/右时钟边缘的理由。在右对齐的方式，最高位是延迟16位时钟周期从左/右时钟边缘过渡。输入和输出数据也可以独立地对时钟上升沿进行限定。数据验证选项在输入端口和输出端口的两个模式引脚上进行编码。位时钟也可以独立配置为上升沿活动或下降沿主动操作。
