资料介绍
adv7344高速数字在一个64引脚LQFP封装的interwetten与威廉的赔率体系

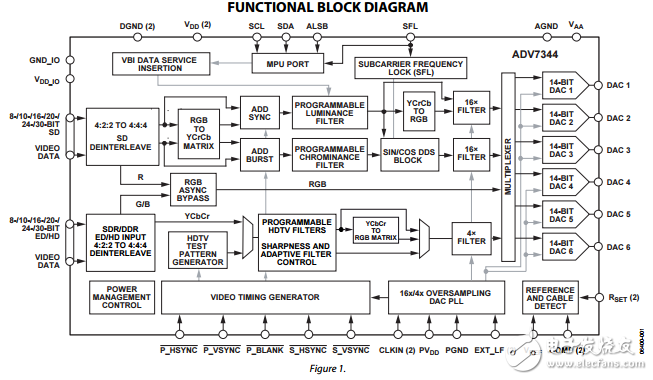

视频编码器。六高速,NSV,3.3 V,14位的视频数模转换器支持复合(CVBS)、S端子(YC),和组件(YPrPb / RGB)标准清晰度的模拟输出(SD)、增强清晰度(ED),或高清晰度(HD)视频格式。有一个30位像素的adv7344输入端口,可以配置多种方式。SD视频格式是通过SDR接口支持的,ED和HD视频格式支持SDR和DDR接口。像素数据可在YCrCb或RGB色彩空间提供。的adv7344还支持嵌入式的EAV./SAV计时代码,外部视频同步信号,和I2 C®通信协议。此外,同时支持SD和ED / HD输入和输出。全驱动DAC确保外部输出缓冲是不需要的,而216兆赫(SD和ED)和297兆赫(HD)采样确保外部输出滤波是不需要的。电缆检测和DAC功率下保持功耗最低的特点。表1列出了adv7344直接支持的视频标准。
