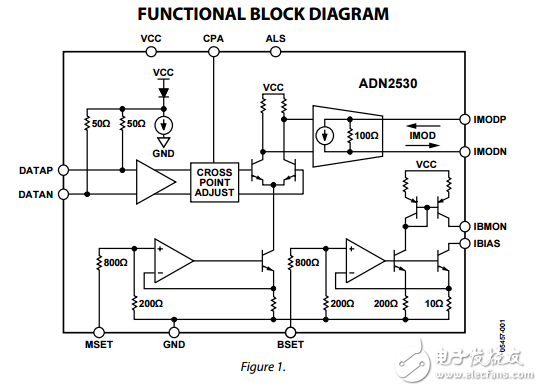

ADN2530是一款激光二极管驱动器，旨在对差分电阻为35 Ω至140 Ω的封装VCSEL进行直接调制。利用有源后部端接威廉希尔官方网站 ，不仅与输出传输线路匹配出色，同时还能降低输出级的功耗。ADN2530的后部端接可吸收来自输出传输线路TOSA端的信号反射，即使输出传输线路TOSA端的端接明显不妥，也能实现出色的光眼质量。激光二极管一般封装在引脚数量较少的光学子模块中，该器件的小尺寸封装为这种紧凑的模块提供了最佳解决方案。
调制和偏置电流可通过MSET和BSET控制引脚进行编程。用户可以用控制电压驱动这些引脚，从而灵活地实施各种平均功率和消光比控制方案，包括闭环控制和查找表。输出眼图中的眼交叉点可通过交叉点调整（CPA）控制电压输入予以调整。该器件具有自动激光关断（ALS）特性，用户可以用适当的逻辑电平驱动ALS引脚，以接通或断开偏置与调制电流。这款产品采用节省空间的3 mm × 3 mm LFCSP封装，额定温度范围为−40°C至+100°C。
