波形发生器也称函数发生器，作为实验信号源，是现今各种电子电路实验设计应用中必不可少的仪器设备之一。目前，市场上常见的波形发生器多为纯硬件的搭接而成，且波形种类有限，多为锯齿波，正弦波，方波，三角波等波形。
信号发生器作为一种常见的应用电子仪器设备，传统的可以完全由硬件电路搭接而成，如采用555振荡电路发生正弦波、三角波和方波的电路便是可取的路经之一，不用依靠单片机。但是这种电路存在波形质量差，控制难，可调范围小，电路复杂和体积大等缺点。在科学研究和生产实践中，如工业过程控制，生物医学，地震interwetten与威廉的赔率体系 机械振动等领域常常要用到低频信号源。而由硬件电路构成的低频信号其性能难以令人满意，而且由于低频信号源所需的RC很大；大电阻，大电容在制作上有困难，参数的精度亦难以保证；体积大，漏电，损耗显著更是致命的弱点。一旦工作需求功能有增加，则电路复杂程度会大大增加。
波形的产生是通过AT89S52单片机执行某一波形发生程序，向D/A转换器的输入端按一定的规律发生数据，从而在D/A转换电路的输出端得到相应的电压波形。

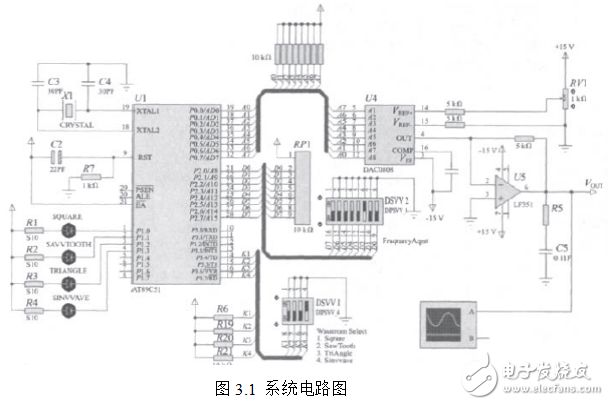

AT89S52单片机的最小系统有三种联接方式。一种是两级缓冲器型，即输入数据经过两级缓冲器型，即输入数据经过两级缓冲器后，送D/A转换电路。第二种是单级缓冲器型，输入数据经输入寄存器直接送入DAC寄存器，然后送D/A转换电路。第三种是两个缓冲器直通，输入数据直接送D/A转换电路进行转换。本电路仿真的总图如下：
