信号发生器的实现方法与基于单片机的波形发生器的设计

　　信号发生器的实现方法通常有以下几种：

　　方案一：用分立元件组成的函数发生器：通常是单函数发生器且频率不高，其工作不很稳定，不易调试。

　　方案二：可以由晶体管、运放IC等通用器件制作，更多的则是用专门的函数信号发生器IC产生。早期的函数信号发生器IC，如L8038、BA205、XR2207/2209等，它们的功能较少，精度不高，频率上限只有300kHz，无法产生更高频率的信号，调节方式也不够灵活，频率和占空比不能独立调节，二者互相影响。

　　方案三：利用专用直接数字合成ＤＤＳ芯片的函数发生器：能产生任意波形并达到很高的频率。但成本较高。

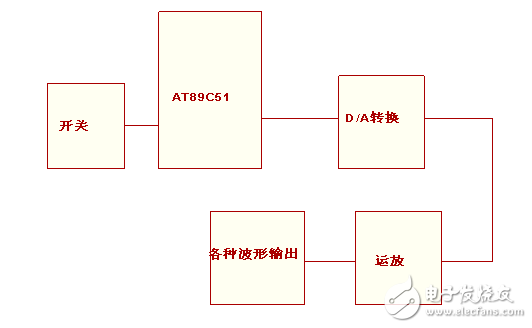

　　方案四：采用AT89C51单片机和DAC0832芯片，直接连接键盘和显示。该种方案主要对AT89C51单片机的各个I/O口充分利用。 P1口是连接键盘以及接显示电路，P2口连接DAC0832输出波形。这样总体来说，能对单片机各个接口都利用上，而不在多用其它芯片，从而减小了系统的成本。也对按照系统便携式低频信号发生器的要求所完成。占用空间小，使用芯片少，低功耗。

　　综合考虑，方案四各项性能和指标都优于其他几种方案，能使输出频率有较好的稳定性，充分体现了模块化设计的要求，而且这些芯片及器件均为通用器件，在市场上较常见，价格也低廉，样品制作成功的可能性比较大，所以本设计采用方案四。

　　原理图

　　DAC0832芯片介绍：

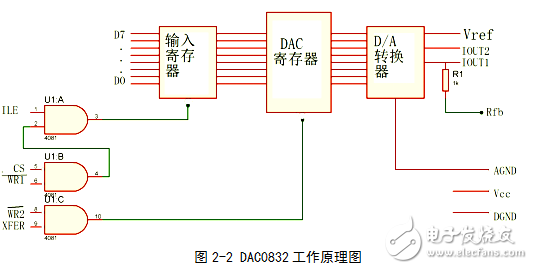

　　0832采用双缓冲接口方式，其传送控制端接地，输入所存允许断ILE与+5V电源相连，利用一个地址码进行二次输出操作，完成数据的传送和激动转换，第一次操作室P2.6为高电平，将P0口数据线上的数据锁存于DAC0832的输入寄存器中。第二次操作是写控制信号由效，传送控制端为低电平，将输入寄存器中的内容锁存入0832的DAC寄存器中，D/A转换器便开始对锁存于DAC寄存器的8位数据进行转换，约经过1/2时钟周期后，在输出端（IOUT2、IOUT1）建立稳定的电流输出。运放的作用是将0832输出的interwetten与威廉的赔率体系 电流信号转换为电压波形。DAC0832为一个8位D/A转换器，单电源供电，在+5~+15V范围内均可正常工作。基准电压的范围为±10V，电流建立时间为1μs，CMOS工艺，低功耗20mW。DAC0832的内部结构框图如下图所示。
