基于单片机的红外遥控智能家用照明系统的设计

2755805 2017-12-04 | rar | 0.1 MB | 次下载 | 免费

资料介绍

　　文章介绍了红外遥控发射器NB9148芯片的特性。在红外遥控接收装置中，传统的方法是采用专用的红外遥控接收器NB9149，但带来种种限制，因此，本文直接采用EM78P156E单片机，一方面代替NB9149，另一方面作为主控制器，在此基础上构成了一种新型的照明系统，最后给出软件识别红外遥控键码的方法和相应的程序流程图。

　　红外遥控发射芯片NB9148的特性

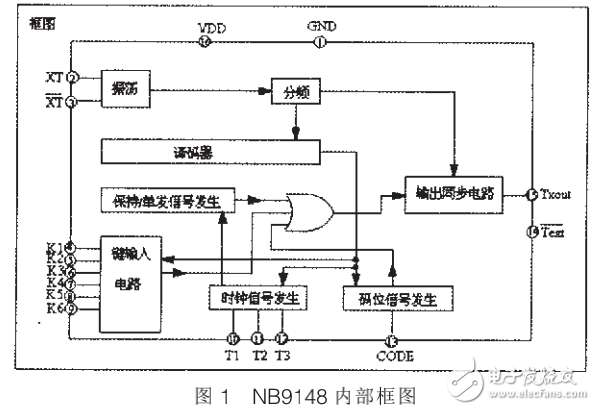

　　NB9148是用作通用红外遥控发射器的CMOS大规模集成电路，该芯片具有电源电压范围较宽（2.2V-5.5V），功耗极低，外围元件少、价格便宜等特点，因此，在此次设计照明系统时，我们选用了该芯片作为遥控发射器。下面我们利用该芯片的内部框图对其关键功能进行分析。

　　基于单片机的红外遥控智能家用照明系统的设计

　　从图中可以看出，可以直接通过外接陶瓷振荡器或LC串联谐振回路即可组成振荡器。并规定当振荡频率设定为455kHz时，我们可以获得红外信号的发射载波频率为38kHz，但是你如果需要发射红外信号，你必须利用K1-K6输入和T1-T3的时序输出连接程6x3键盘矩阵，在T1这一列内的6个键可连续发射多组红外控制脉冲。处于T2和T3这两列的键均只能单键使用，且每按一次只能发射一组红外控制脉冲，若～列上的数键同时按下，其优先次序为K1、K2、K3、K4、K5、K6。在同-K线上的键无多键功能，若同时按下数键，其优先次序为T1、T2、T3。
