基于51单片机控制的射频识别系统的设计与实现

2755805 2017-12-02 | rar | 0.3 MB | 次下载 | 免费

资料介绍

　　该系统基于51单片机控制，以无线通信为基础，搭建一个简单的射频识别系统。该系统有如下优点：①识别时，无需接触；②识别时间短；③错误识别的概率相对较小；④有良好的扩展性。这种系统进行功能扩展后可用于停车场、交通道路管理、智能物业管理等多种场合。

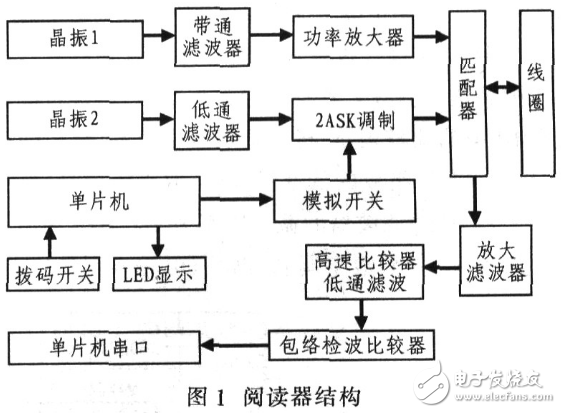

　　系统设计主要分阅读器、应答器、线圈3部分。阅读器采用晶振1和晶振2，分别提供应答器的功率驱动信号和数字调制信号。晶振1产生的振荡信号经过带通滤波器处理后，进行功率级放大，并通过匹配网络进行阻抗变换，以最大效率从线圈发射出去，为应答器提供所需的工作能量。晶振2产生的信号经过低通滤波器滤除高频杂波后，送往开关电路；手动设置的信息，南单片机转换为相应的控制信号，控制开关的通断，从而形成2ASK调制信号，与应答器进行通信。此外，阅读器还需将线圈上接收到的应答信号滤波放大并检波，最终获取有效信息，并由串口读取。图1给出阅读器结构。

　　晶振产生振荡信号后，经低通滤波器去除高频杂波，送往开关电路，作为2ASK的载波信号。控制开关电路通断的信号由操作者通过拨码开关手动设置，并由单片机读取后产生相应的控制信号。同时，应答器通过线圈接收功率驱动信号，待整流滤波后，得到直流电平，然后作DC-DC变换，以获取最终所需的直流电平，供整个应答器部分工作。图2给出了应答器结构。
