为解决电致变色器件的颜色变化受外界环境颜色控制的问题，设计了一种基于单片机的便携式颜色自适应识别电路，、与传统颜色识别电路相比较，该电路利用数字式的颜色传感器来获取外界环境颜色，产生的数字颜色信号易于单片机进行处理。在电路中，下位机部分主要负责获取电致变色器件变色参数及控制电致变色器件的颜色变化；而上位机部分主要负责把下位机获取的电致变色器件变色参数进行电压到颜色的曲线拟合，并通过蓝牙通信把拟合曲线参数传递给下位机。结果表明，该电路能自动根据环境颜色提供-4-4 V范围步进为0.1 V的电压来驱动电致变色器件的颜色显示，与传统的颜色识别电路设计相比，识别的精度和速度都得到了明显改善。

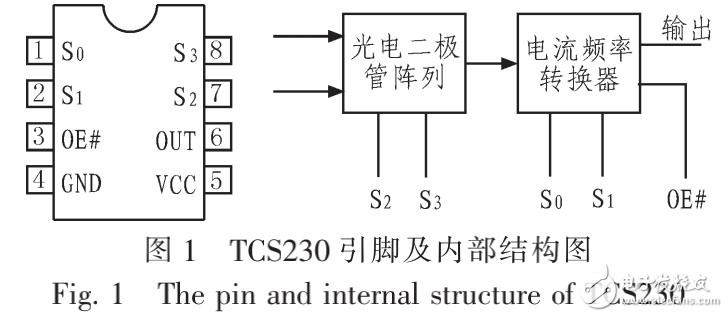

TCS230引脚及内部结构网如图l所示．、TCS230外部有8个引脚，其内部主要南光电二极管阵列和电流频率转换器组成，通过微处理器控制s。，，S．，S：，S3的引脚电平可以控制TCS230输出红绿蓝三颜色频率值，通过标定可以得到数值化的RGB值，该值可以采用计算机来进行处理识别。
