智能目标跟踪系统设计方案

2017-10-16 | rar | 0.4 MB | 次下载 | 1积分

资料介绍

摘 要:
  通过借鉴嵌入式系统电子威廉希尔官方网站 、信号处理以及计算机等领域应用的成功经验,在分析目标检测与跟踪算法的基础上,将目标检测与跟踪算法与嵌入式威廉希尔官方网站 相结合,设计一种基于嵌入式PIC32单片机的目标检测与跟踪系统,可以实现目标检测跟踪系统的小型化,智能化,并以具体飞行目标为例进行了目标的识别和跟踪。
  研究目的
  随着现代社会对军用和民用设备需求的不断扩大及要求的不断提高,运动目标的识别和跟踪威廉希尔官方网站 已经迅速发展成为现代信息处理领域中一项非常重要的威廉希尔官方网站 ,也是无人机野外战场侦察威廉希尔官方网站 中的重点和难点,并在许多领域内发挥着不可替代的作用。目前,基于PC 机的目标检测与跟踪威廉希尔官方网站 已趋于成熟,但其在嵌入式平台的应用研究还处于初级阶段。由于嵌入式系统具有体积小巧,便于携带等一系列PC 机无法替代的优点,因此如何对飞行目标进行有效检测和跟踪并且在嵌入式系统中实现是目前急需解决的课题。针对以上问题本文设计了一个基于嵌入式的目标检测与跟踪系统,本系统具有体积小、实时性好并且可对运动目标进行有效实时跟踪的特点。也为开展实时化微型化的嵌入式机器视觉系统的研究进行了有益的尝试。
  系统总体方案
  本课题研究的是无人机在复杂背景环境下对目标的检测和跟踪的嵌入式实现问题,目标跟踪系统是利用一个可移动的图像处理设备实现图像中运动物体的检测和跟踪,解决了军用和工业等方面发展对目标跟踪系统的小型化要求。
  1.主要研究以下方面的内容:
  (1)嵌入式视觉跟踪系统的硬件设计
踪系统的解决方案可以满足设备功能的要求。
  针对小型化的实际需求,本系统采用USB摄像头作为采集目标图像的设备,采用PIC32内核开发板作为中央控制器,以及云台、云台控制器等外围设备,形成完整的视觉反馈跟踪系统。
  (2)嵌入式视觉跟踪系统的软件设计
  针对被跟踪目标的特点,设计实时识别与跟踪算法,利用嵌入式系统软件MPLAB IDE集成开发环境具体开发系统的数据接收,特征识别和反馈控制等软件模块,采用MPLAB C32 C编译器将目标跟踪的算法编译实现,实现对运动目标的识别与跟踪。
  (3)仿真实验,调试
  在设计好的嵌入式实验平台上进行跟踪实验,经过反复调试,直到测试跟踪的效果达到预期的要求。
  2 研究方案
  根据以上研究内容,将目标的检测和跟踪方案的嵌入式实现分成硬件和软件两部分。
  嵌入式视觉跟踪系统的硬件方案:
  系统硬件结构图如图1所示:
  智能目标跟踪系统设计方案

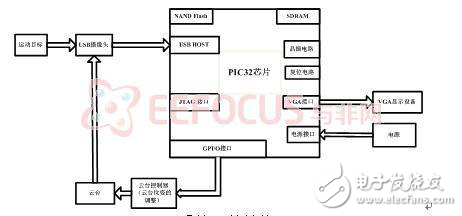

  图1系统硬件结构图
  系统总体硬件结构如图1所示。在PIC32嵌入式系统平台上移植并配置MPLAB IDE集成开发环境,针对平台和应用的特点,制作合适的文件系统,编写应用程序。运动目标经USB摄像头实时采集后,送入PIC32处理器,利用嵌入式处理器的强大运算能力,对采集到的图像进行处理,完成目标识别与定位,并控制云台控制器,调整摄像头位姿,使摄像头对准运动目标,实现实时跟踪。实时性好和体积小巧是本嵌入式跟踪系统追求的目标。
  嵌入式视觉跟踪系统的软件方案:
  (1)MPLAB C32 C编译器
  C 代码应用程序:32 位语言工具库位于MPLAB C32 C 编译器安装目录的pIC32mx\lib 子目录中,默认情况下存放在:C:\Program Files\Microchip\MPLAB C32\pic32mx\lib可以通过MPLAB C32 链接器将这些库直接链接到应用程序中。
  (2)启动代码
  为初始化数据存储器中的变量,链接器创建一个数据初始化映像。这个映像必须在启动时、在应用程序正确获取控制权之前复制到RAM 中。crt0.o 中的启动代码执行运行时环境的初始化。
  (3)32 位外设函数库
  32 位软件和硬件外设函数库为设置和控制32 位外设提供了函数和宏。 这些库是特定于处理器的,形式为libmchp_peripheral_Device.a,其中Device 为32 位器件型号。
  (4)标准C 函数库(包含数学函数)
  提供了一套完整的符合ANSI-89 的库。 标准的C 语言库文件是libc.a (由MIPS Technologies 编写)、libe.a 和libm.a。一个典型的C 应用程序必须包含全部这三个库,这三个库在默认情况下就被链接进来,无需用户指定。
  1.MPLAB IDE集成开发环境
  MPLAB 集成开发环境 (IDE) 是一个采用Microchip 的PICmicro 和 dsPIC开发嵌入式应用的免费集成工具箱。MPLAB IDE在32-bit 的MS Windows下运行,是一个简单易用的开发环境,并且包含很多可进行快速应用开发和调试的免费软件。MPLAB IDE同样也充当一个附加的Microchip和第三方软件和硬件工具的图形用户界面。
  2.实现目标跟踪算法的应用程序
  应用程序是针对需求编写的仅适用于本系统的专用程序。本系统应用程序流程如图2所示。初始化后打开设备文件(摄像头等),查询和确认设备性能,设置捕获的图像的宽和高,设置色深,建立内存映射,读取图像数据,对图像进行处理,关闭设备。图像采集有两种方式:内存映射(mmap)和直接读取设备(read)。前者将设备文件映射到内存,绕过I/O访问,使得读取速度更快,但是占用更多系统资源。考虑系统实时性,因此采用内存映射方式。
