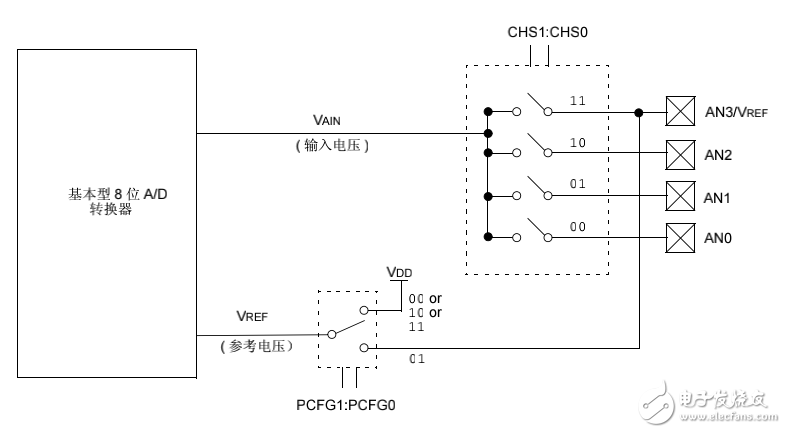

这一模数转换器 （A/D） 模块总共有 4 个interwetten与威廉的赔率体系 输入通道。
A/D 转换器能将一个模拟输入信号转换成相应的 8 位数字信号。采样保持输出是转换器的输入，
A/D 转换器采用逐次逼近法产生转换结果。通过软件设置，模拟参考电压可以选择为器件的正向
电源电压 （VDD） 或 AN3/VREF 引脚上的电平。 A/D 转换器具备可在休眠状态下工作的独特特性。
A/D 转换器有 3 个寄存器，它们是：
• A/D 结果寄存器 （ADRES）
• A/D 控制寄存器 0 （ADCON0）
• A/D 控制寄存器 1 （ADCON1）
ADCON0 寄存器，如图 22-1 所示，控制 A/D 模块的操作。ADCON1 寄存器，如图 22-2 所示，
可对端口的引脚功能进行配置。这些端口可被配置成模拟输入 （ 或作为参考电压 ） 或数字 I/O 口。
