I2C 总线基本概念
I2C 总线，是 INTERINTEGRATEDCIRCUITBUS 的缩写，即“内部集成电路总线”。I2C 总线是 Philips 公司推出的一种双向二线制总线。目前 Philips 公司和其它集成电路制造商推出了很多基于 I2C 总线的外围器件。I2C 总线包括一条数据线（SDA）和一条时钟线（SCL）。协议允许总线接入多个器件，并支持多主工作。总线中的器件既可以作为主控器也可以作为被控器，既可以是发送器也可以是接收器。总线按照一定的通信协议进行数据交换。在每次数据交换开始，作为主控器的器件需要通过总线竞争获得主控权，并启动一次数据交换。系统中各个器件都具有唯一的地址，各器件之间通过寻址确定数据接收方。
I2C 总线的系统结构
一个典型的 I2C 总线标准的 IC 器件，其内部不仅有 I2C 接口电路，还可将内部各单元电路划分成若干相对独立的模块，它只有二根信号线，一根是双向的数据线 SDA，另一根是时钟线 SCL。CPU 可以通过指令对各功能模块进行控制。。各种被控制电路均并联在这条总线上，但就像电话机一样只有拨通各自的号码才能工作，所以每个电路和模块都有唯一的地址，在信息的传输过程中，I 2 C 总线上并接的每一模块电路既是主控器（或被控器），又是发送器（或接收器）。CPU 发出的控制信号分为地址码和控制量（数据）两部分，地址码用来选址，即接通需要控制的电路，确定控制的种类；控制量决定该调整的类别及需要调整的量。这样，各控制电路虽然挂在同一条总线上，却彼此独立，互不相关。I2C 总线接口电路如下图2所示。

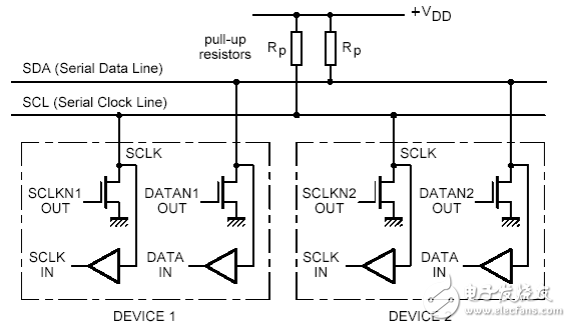

图2 I2C 总线接口电路图
