PICKIT3联机-脱机使用说明

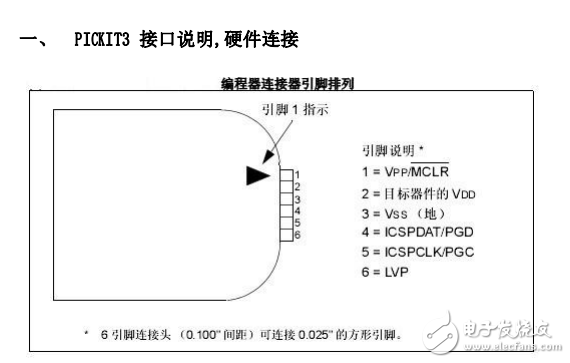

PICKIT3 与芯片的连接，只需用将 6 个编程引脚相应连接到芯片的引脚上，具体芯片的引脚可以从芯片数据手册上查看，KIT3 的第 6 脚 LVP 一般不接，只需接 MCLR、VDD、VSS、PGD、PGC 五个引脚。USB 口通过 USB 连接线，插到电脑上。注意：1、VPP 引脚不能有电容；PGD、PGC 最好不要接其他元件；芯片的所有的 VDD、VSS 包括 AVDD 、AVSS 都要接到电源和地上。 2、初次连接 KIT3 到电脑，最好将电脑的其它 USB 设备拔去，台机最好是直接插到主机后面的 USB 口上。二、 PICKIT3 连接电脑 MPLAB IDE 联机 PICKIT3 的联机烧写与 ICD2 一致，只是需要在 MPLAB IDEV843 或者更高版本下使用 PICKIT3。PICKIT3 稳定的脱机是 MPLAB IDEV843，前面版本脱机烧写不稳定。KIT3 在最新的 IDE 软件上下载速度更快，推荐尽量使用最新的 MPLAB IDE 软件。注意：KIT3 的 USB 驱动程序是 IDE 软件自带，不需要另外安装。连接后，设备管理器看不到 KIT3 图标的，这与ICD2不一样。
