Z8 Encore！作为一个液晶驱动程序

Z8 Encore！作为一个液晶驱动程序

　　驱动多路复用，4段LCD使用8位单片机的一个很简单的问题，一个小的BOM，和下载的代码在这篇文章中提供的。

　　直接驱动LCD可以在没有专用LCD驱动的情况下完成，而且只需要很少的额外资源。LCD有两种类型：静态和多路复用。本文论述了复用LCD与Zilog的Z8 Encore结合编程！®单片机。

　　Z8 Encore！闪存微控制器概述

　　Zilog公司的Z8 Encore！产品是基于ez8™CPU介绍闪存Zilog广泛的8位微控制器。闪存在电路编程能力允许更快的开发时间和程序的变化在外地。高性能，登记登记的ez8核心架构保持与Zilog的Z8单片机流行的向后兼容性。

　　Z8 Encore！MCU结合一个20 MHz的核心与闪存、SRAM线性登记，以及一系列广泛的片上外设。这些设备使Z8 Encore！MCU适用于各种应用，包括电机控制、安全系统、家用电器、个人电子设备和传感器。

　　Driving LCDs

　　A static LCD features a separate pin for each segment of the LCD and a common backplane pin. A requirement for illuminating a segment is to bias the segment in opposition to the backplane. An additional requirement is that LCDs cannot allow direct current （DC） to be present on a segment.

　　To prevent DC on a segment， the backplane is driven with a low-frequency square wave， and the segments are toggled with respect to the backplane.

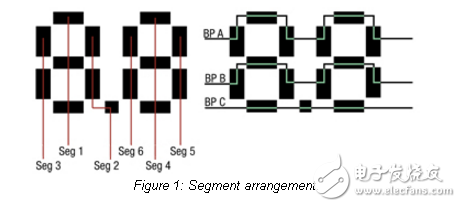

　　Multiplex LCDs feature multiple backplanes， and a single segment pin is shared among multiple segments. To illuminate a particular segment， the segment pin is driven in opposition to the backplane， and the unused backplanes remain in an IDLE state. The backplanes are again driven with a low-frequency square wave to prevent DC bias on the segments.
