资料介绍
此为基于MSP430单片机的太阳能充电控制器设计
0 引 言目前我国家用光伏发电系统主要是直流系统。光伏电池发出的电能给蓄电池充电,蓄电池可直接供电给各类负载。在实验室中考虑到太阳能充电控制器可充分利用 75 W 光伏电池板所产生的能量,更有效地利用太阳能[1]。在此采用以 12 V 循环充电方式的蓄电池为例,进行实验论证。 1 系统设计利用模拟电子威廉希尔官方网站
、电力电子威廉希尔官方网站
和单片机信号采集处理威廉希尔官方网站

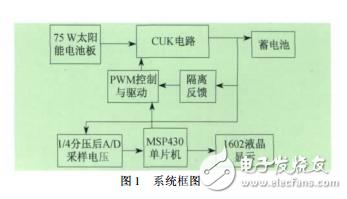

完成太阳能电池板对蓄电池充电的控制过程中,Cuk 电路实现升降压变化,隔离反馈实现恒压充电,PWM 控制与驱动能根据反馈信号情况控制 Cuk 电路工作[2]。最终通过电压采样和液晶显示充电控制的效果。具体系统框图如图 1 所示。
