气缸压力是发动机正常运转的一个重要参数，传统的指针式压力表存在指针摆动、误差较大等固有缺陷．针对这一问题，设计了一种以AT89C52单片机为核心的数字式气缸压力检测仪。给出了各部分硬件电路和系统的软件设计．该设计使用常规集成芯片．体积小、价格低、精度高．具有一定的实用价值．
设计的总体方案

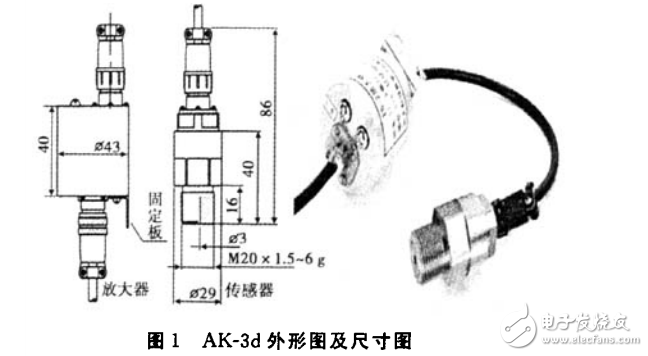

由于气缸在工作过程中会出现活塞磨损不均等原因，会导致气缸内的压力不均，所以我们需要对气缸内的多处进行压力信号的采集．压力信号首先经压力传感器变换成电信号，然后信号的调理电路对信号作放大、滤波、隔离和保护处理．处理后的信号经A／D转换后，送至单片机进行信号的分析和处理，在键盘显示管理程序的控制下，单片机通过I／0口输出信号，在LED显示电路显示测量压力．在检测过程中，为防止出现程序跑飞，采用了具有多项功能的X25045看门狗芯片．最后，检修车间有一个上位PC机，用来显示气缸压力信息及机车其他各部分的参数值，从而综合判断机车故障原因．所以气缸压力检测仪要实现与上位机的通信，由于本系统是现场检测，不需要远距离传输，因此采用RS232进行串行传输，将采集到的压力信号传送到上位PC 机中，这样的好处是简单，抗干扰性强．只需加入MAX232芯片进行一次电平转换即可．
