蓝桥杯程序，在板子上已经完美实现，单片机学习比较好

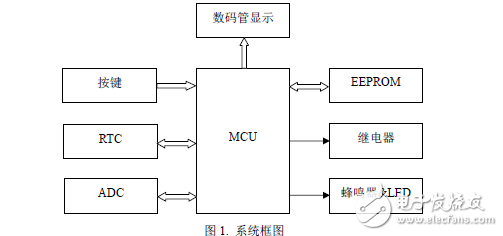

要求“interwetten与威廉的赔率体系 智能灌溉系统”能够实现土壤湿度测量、土壤湿度和时间显示、湿度阈值设定及存储等基本功能。通过电位器Rb2 输出电压信号，模拟湿度传感器输出信号，再通过AD 采集完成湿度测量功能；通过DS1302 芯片提供时间信息；通过按键完成灌溉系统控制和湿度阈值调整功能，通过LED 完成系统工作状态指示功能。系统硬件电路主要由单片机控制电路、显示单元、ADC 采集单元、RTC 单元、EEPROM 存储单元、继电器控制电路及报警输出电路组成，系统框图如图1 所示：
MCS-51 单片机资料、I2C 总线驱动程序和DS1302 时钟芯片驱动程序、CT107D 单片机综合训练平台电路原理图以及本题所涉及到的芯片数据手册，可参考计算机上的电子文档。程序流程图及相关工程文件请以考生准考证号命名，并保存在计算机上的考生文件夹中，文件夹位于Windows 桌面上。
设计任务及要求
1. 系统工作及初始化状态说明
1.1 自动工作状态，根据湿度数据自动控制打开或关闭灌溉设备，以L1 点亮指示；
1.2 手动工作状态，通过按键控制打开或关闭灌溉设备，以L2 点亮指示；
1.3 系统上电后处于自动工作状态，系统初始湿度阈值为50%，此时若湿度低于
50%，灌溉设备自动打开，达到50%后，灌溉设备自动关闭；
1.4 灌溉设备打开或关闭通过继电器工作状态模拟。
