PROTEUS 总线绘制使用总线的目的：
1、在画数字电路时，需要对大量导线类型相同的数据和地址进行连线，这时就需要使用总线用以简单化电路图的连线。
2、在复杂的电路图中使用总线，可以清晰快速的理解多连线元件间的关系因为即使是自己设计绘制的电路图，时间间隔较长时，也会忘记。在读别人的电路图时也会因为总线的使用而加快理解速度。
一、进入总线绘制模式有俩种方法：
1、 点击 Proteus 左侧工具栏按钮
2、 在 Proteus 绘制电路图空白区域右击鼠标，在弹出菜单中选择：放置-总线，如图：

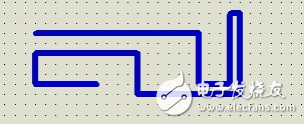

二、绘制方法：进入总线绘制模式后，在适当位置单击后为总线起始点，在终点处双击，结束此段总线绘制，此种方式可以绘制直及多段式总线。

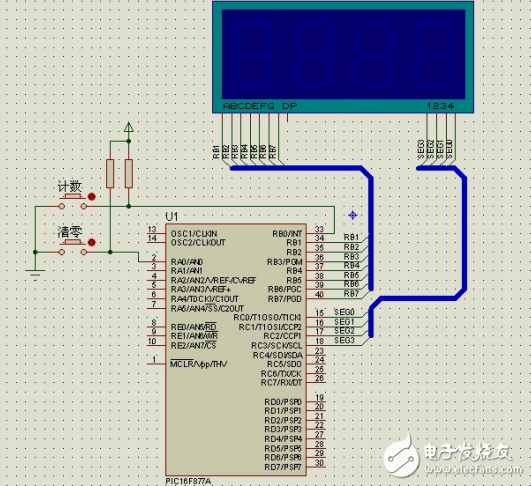

如图：在使用总线时，为了美观，拐角处都采用 45 度偏转方式绘制如图
上图中的总线及电路连接线都采用了 45 度偏转方式进行绘制的，方法是在需要偏转处，按住键盘 Ctrl 键后，总线及电路连线会按你鼠标移动方向进行偏转，单击鼠标，松开 Ctrl 键后结束偏转方式绘制。
