数字式秒表的设计与制作_电子威廉希尔官方网站 综合课程设计

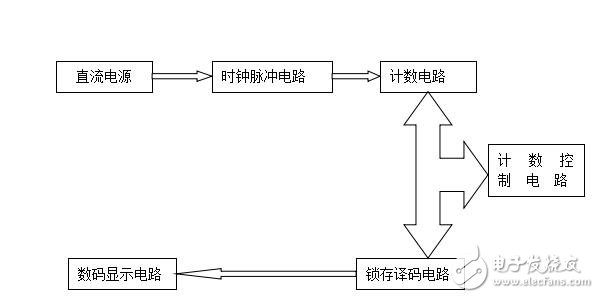

本次课程设计所要实现的三位数字式秒表是我们通信类专业实验环节中最基本的一项设计性实验，也是学生们必须熟练掌握的一项基本技能之一。数字秒表是采用数字电路实现对分、秒、毫秒进行控制的数字显示计时装置，广泛用于体育比赛中，有很高的实用价值。该数字计数系统由直流电源、计数电路、0.1秒脉冲发生电路、计数控制电路、锁存译码及数码显示电路组成。其中核心的部分为0.1秒脉冲发生器、计数、译码及显示电路部分，而其它部分是为了使电子秒表功能更加完善而采取的附加控制部分。
电路设计和原理

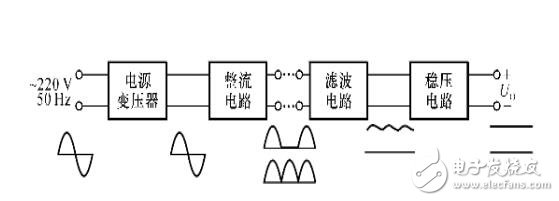

电源变压器：直流电压源的输入端接220V 的交流电压，所需直流电压的数值和交流电压有效值相差较大，因而需要电源变压器进行降压。在对交流电压进行降压处理时，电路采用变压器直接变压的方法，输出9V交流电压。
整流电路一般分为半波整流和全波整流。桥式整流最为常用，单相桥式整流电路可将变压器副边电压从交流转变为直流电压。鉴于以上优点，本设计采用了桥式整流的方法。
