单片机一个比较好的课件
单片机I/O口的使用
对单片机的控制，其实就是对I/O口的控制，无论单片机对外界进行何种控制，亦或接受外部的控制，都是通过I/O口进行的。单片机总共有P0、P1、P2、P3四个8位双向输入输出端口，每个端口都有锁存器、输出驱动器和输入缓冲器。4个I/O端口都能作输入输出口用，其中P0和P2通常用于对外部存储器的访问。
§4.1 MCS-51单片机的并行端口结构与操作
51系列单片机有4个I/O端口，每个端口都是8位准双向口，共占32根引脚。每个端口都包括一个锁存器（即专用寄存器P0～P3）、一个输出驱动器和输入缓冲器。通常把4个端口笼统地表示为P0～P3。
在无片外扩展存储器的系统中，这4个端口的每一位都可以作为准双向通用I/O端口使用。在具有片外扩展存储器的系统中，P2口作为高8位地址线，P0口分时作为低8位地址线和双向数据总线。
51单片机4个I/O端口线路设计的非常巧妙，学习I/O端口逻辑电路，不但有利于正确合理地使用端口，而且会给设计单片机外围逻辑电路有所启发。
下面简单介绍一下输入/输出端口结构。
4.1.1 P0口和P2的结构
一、P0口的结构

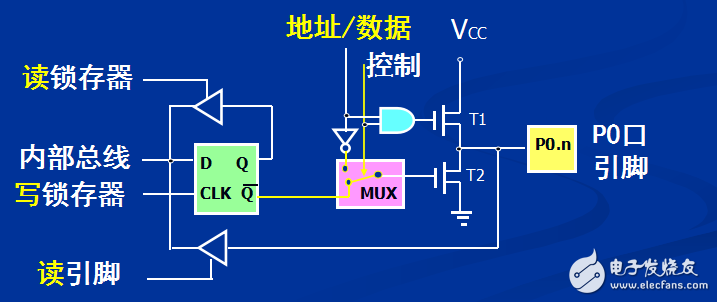

下图为P0口的某位P0.n（n=0~7）结构图，它由一个输出锁存器、两个三态输入缓冲器和输出驱动电路及控制电路组成。从图中可以看出，P0口既可以作为I/O用，也可以作为地址/数据线用。
