通过对LCD1602/LCD12864显示模块控制时序和指令集的对比分析，利用Verilog HDL描述语言完成了多功能LCD显示控制模块的IP核设计．所设计的LCD显示控制器具有很好的可移植性，只需通过端口的使能参数配置便可以驱动LCD1602/LCD12864模块实现字符或图形的实时显示，并且该多功能LCD控制器的可行性也在CvcloneII系列的EP2C5T144C8 FPGA芯片上得到了很好的验证。
2 多功能显示控制器的操作时序

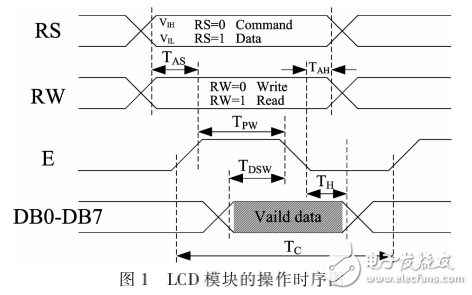

如果LCD12864液晶模块T作在并口的数据传输模式（PSB=1、RST=I）下，就和LCD1602液晶模块具有完全相同的控制时序．这就要求多功能控制器产牛的E、RW、RS控制信号具有正确的时序．LCD模块的读／写操作时序由使能信号E完成：对读／写操作的识别是判断RW信号上的电平状态：RS信号用于识别数据总线DBO-DB7上的数据是指令代码还是属于显示数据l4.61，控制信号的操作时序如图1所示。
