MST717C显示驱动芯片驱动TFT液晶显示屏解析

　本文应用MSTAR公司推出的MST717C显示驱动芯片驱动TFT液晶显示屏，作为车载多媒体信息显示终端，具有成本低廉、显示效果好、应用简单等特点。
　　重点讲述了MST717C外围电路的设计以及基于MSTAR公司Maria软件架构的开发，对TFT液晶显示屏驱动开发者具有一定的帮助作用。
　　目本文采用台湾晨星（MSTAR）公司针对中小型液晶屏开发的MST717C系列芯片，具有视频解码（VIDEO Decoder）能力，支持多种interwetten与威廉的赔率体系 视频信号输入，内置缩放引擎，内置51-MCU，16色OSD显示等功能，非常适合于车载多媒体显示终端应用。

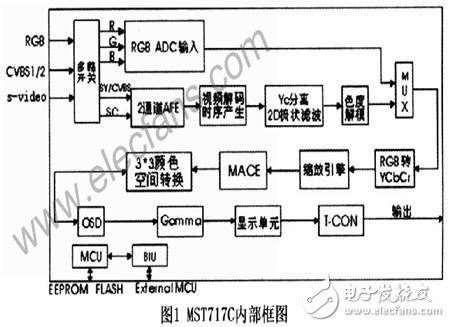

　　1 系统总体设计
　　MST717C支持NTSC、PAL、SECAM视频制式信号输入，内置2D梳状滤波器，2路CVBS输入，2路S-VIDEO输入，支持模拟RGB输入（如来自于PC机的模拟VGA信号）。所支持的视频制式如480i、480p、576i、576p、720p、1080i，模拟 RGB信号分辨率支持640×480、800×480、800×60-0。内置亮度（Brightness）、对比度（Contrast）、饱和度 （SaturaTIon）和灰度（Hue）调节，内置3通道GAMMA曲线调节，内置缩放引擎，最大可以支持1366×768分辨率。数字PWM控制器，可编程控制40～70kHz频率范围数据使能，行同步信号输出，150～300Hz频率范围场同步信号输出。内置51-MCU，3线串行总线接口，内置硬件I2C、SPI，支持16色256个可编程字符OSD。
　　
　　2 系统硬件设计
　　2．1 MST717C外围电路
　　模拟视频信号输入都需要对地进行阻抗匹配，如图2为模拟RGB输入阻抗匹配电路，输入信号先通过一个120R的磁珠隔离高频噪声，然后进行75 Ω对地阻抗匹配与35 Ω输入阻抗匹配，靠近芯片端放置47nF陶瓷电容耦合输入。对于CVBS同样需要进行对地阻抗匹配与输入阻抗匹配，典型值为62Ω或75Ω，耦合电容可以选用0．1 μF陶瓷电容。
