ADP8866控制背光照明和LED指示灯在手机中的应用

2017-11-13 | rar | 0.3 MB | 次下载 | 免费

资料介绍

  LED 指示灯通常由电源管理 ICPMIC)或其它小型处理器供电。当手机处于唤醒状态时,这没有问题,但该处理器必须持续掌握时序,即使在休眠模式下,也要自动使能和禁用各 LED。为了实现此功能,在为整个 PMIC 上电时会增加数毫安的待机电流。表 1 中的数据和计算示例显示,平均功耗主要由指示灯熄灭期间的静态电流决定。

 彩色 LED 指示灯

  手机需要7 个 LED 用于背光显示,两个 LED 用于指示。由于成本和机械要求,手机制造商使用红/绿(RG) LED 来有效实现三种状况的待机通知:未读消息、电池电量低和约会安排。对于每种状况,LED会发出不同颜色的光:红光、绿光或黄光(红光+绿光)。

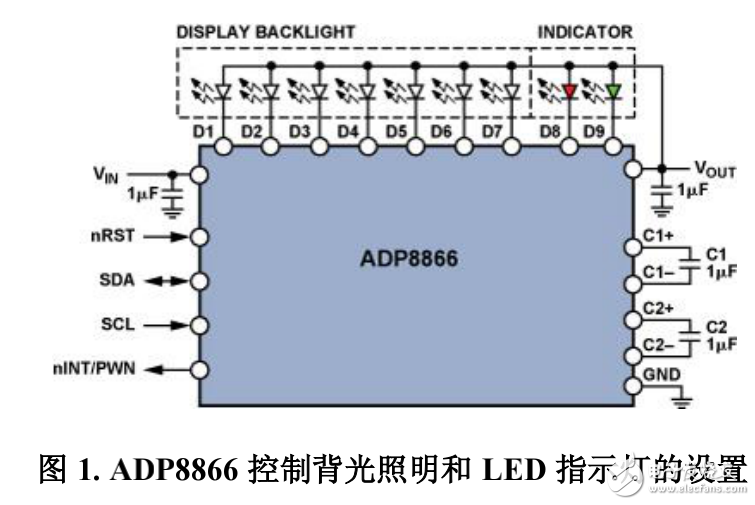

  ADP8866 针对这种常见情形提供了理想的解决方案,如图 1 所示。它共有 9 个 LED 通道,其中 7 个用于照亮显示屏,RG LED 的红光和绿光信号由剩下的两个通道控制,产生图 2 所示的闪烁模式。

ADP8866控制背光照明和LED指示灯在手机中的应用
