1 LED表面微结构威廉希尔官方网站

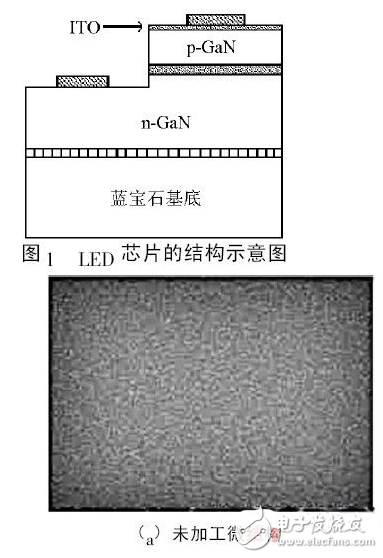

传统的GaN基LED是利用化学气相沉积（MOCVD）威廉希尔官方网站 在560？C左右的蓝宝石基底上分别沉积掺杂Si的n型GaN材料和掺杂Mg的p型GaN材料，两种材料之间形成量子阱（MQW）。在p型GaN材料上再镀上一层ITO膜（氧化铟锡），该金属氧化物透明导电膜作为透明电极，其作用是增强电极出光亮度以及隔离芯片中发射的对人类有害的电子辐射、紫外线及远红外线等［6］。LED的基本结构如图1所示。
清华大学的张贤鹏等人［8］采用基于Cl2/Ar/BCl3气体的感应耦合等离子体（ICP）刻蚀威廉希尔官方网站 制作了p-GaN表面具有直径3μu03BCm、周期6μu03BCm的微结构。该微结构将GaN基蓝光LED芯片的光荧光效果提高了42.8%%uFF0C并且在LED器件注入电流为20mA的情况下，将芯片正面出光效率提高了38%%uFF0C背面出光效率提高了10.6%%u3002

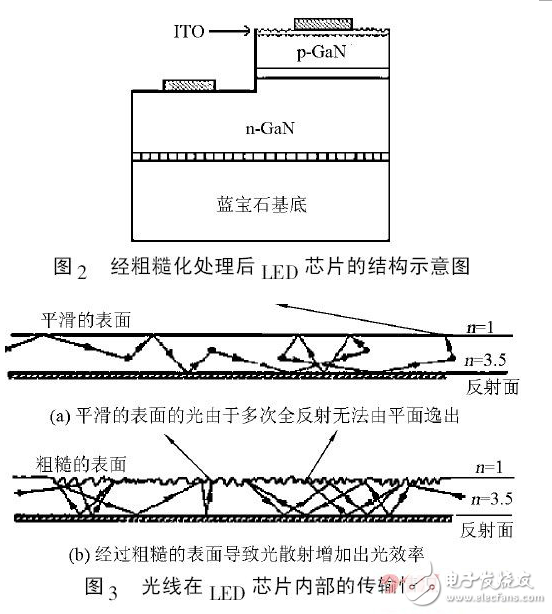

加州大学的Schnitzer等［7］对LED芯片进行表面微结构处理的做法是利用自然光刻法将LED芯片的出光表面做一个粗糙化处理，使得LED芯片的出光表面变得粗糙不均匀，粗糙化后的芯片结构如图2所示。如图3所示，当光波传递到不均匀表面时，由于粗糙表面的光散射，这样，半导体内更多的光可以传播到空气中。粗糙化的LED芯片其出光效率可以达到约16.8%%uFF0C而一般的环氧树脂封装LED的光取出效率非常低，仅能达到4%%u5DE6右［1］。粗糙化后的LED芯片结构在SEM下扫描结果如图4所示。
2 LED芯片表面双层微结构威廉希尔官方网站
LED芯片表面双层结构指的是在p型GaN半导体上出光表面和ITO透明导电电极的上表面各加工上一层微结构。
