基于LED可见光的无线通信威廉希尔官方网站 ，提出一种可快速采集出LED路灯自身编码与安装位置对应关系的系统及其使用方法，该系统成本低，使用方便、简单，效率高。
1快速采集系统设计

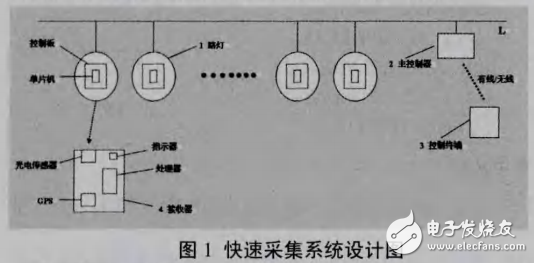

本系统包括连接在道路供电线路上的多个LED 路灯1、主控制器2、远程控制终端3.接收器4、每个路灯均唯一对应个预先确定的产品编码，该产品编码存贮在各路灯的控制板上; 主控制器2 连接在供电线路上，与控制终端3 连接，用于将接收到的路灯信息传送给控制终端3 并将控制终端3 的控制命令发送给路灯1;接收器4 包括光电传感器、GPS装置、处理器以及指示器，光电传感器接收在采集状态时路灯发出的包含有产品编码信息的光信号，并将其进行解码输出路灯的产品编码信息，GPS 装置输出当前接收器4 所处的位置信息，处理器接收光电传感器输出的路灯产品编码信息以及GPS装置输出地位置信息，建立路灯的实际安装位置和产品编码之间的对应关系，指示器在列表生成后显示成功信息。接收器4通过其上的接口，比如USB 口、串［ 1、并1，将该对应关系列表信息输出给控制终端或主控制器。如图1所示。
