LCD和LED基本原理和性能特点及驱动方案的介绍

2017-10-10 | rar | 0.1 MB | 次下载 | 免费

资料介绍

  LED基本原理及性能特点

  首先我们来介绍一下LED的基本原理以及性能特点。LED的基本结构是一块电致发光的半导体材料,置于一个有引线的架子上,然后四周用环氧树脂密封,起到保护内部芯线的作用,所以LED的抗震性能好。发光二极管的核心部分是由p型半导体和n型半导体组成的晶片,在p型半导体和n型半导体之间有一个过渡层,称为PN结。在某些半导体材料的PN结中,注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来,从而把电能直接转换为光能。PN结加反向电压,少数载流子难以注入,故不发光。当它处于正向工作状态时(即两端加上正向电压),电流从LED阳极流向阴极时,半导体晶体就发出从紫外到红外不同颜色的光线,光的强弱与电流有关。

  LED光源具有以下特点:

  1.电压:LED正向导通工作电压较低,可以使用低压电源驱动,供电电压根据最终产品不同而异,是一个比较安全的照明设备,特别适用于公共场所。

  2.效能:同等照度的情况下消耗能量较同光效的白炽灯减少80%。

  3.适用性:每个单元LED小片是3-5mm的正方形,所以可以制备成各种形状的器件,并且适合于易变的环境。

  4.稳定性:通常为10万小时,光衰为初始的50%。

  5.响应时间:其白炽灯的响应时间为毫秒级,LED灯的响应时间为纳秒级。

  6.对环境污染:无有害金属汞。

  7.颜色:LED的发光颜色和发光效率与制作LED的材料和工艺有关,目前有红、绿、蓝三种基本颜色。

  8.价格:与白炽灯相比,LED的价格较高,几只LED的价格就可以与一只白炽灯的价格相当,不过随着威廉希尔官方网站 工艺的进步,可以逐步提升性价比。

  LED驱动方案

  LED自问世以来,就得到人们的极大关注,LED驱动器件和驱动方式不断更新以便更加有效地驱动LED为人类照明。从早期的DC/DC开关电源电荷泵,以及追求成本的低边驱动和LDO,人们在不同的应用情况下选用不同的驱动线路,作为市场关注的热点,便携产品的显示背光是LED背光应用的主要市场,下文将针对便携产品的背光显示,介绍当前几种常见的LED驱动方案。

  1. Step-UP DC/DC开关电源实现LED驱动

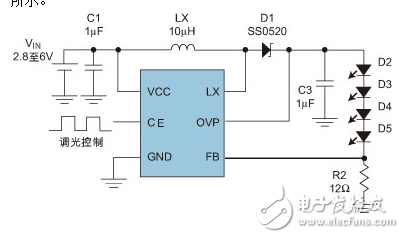

  该方案主要的特点在于:输入电压较低,甚至低至0.7V(单节干电池),从威廉希尔官方网站 发展的角度看,串联型驱动出现的比较早,威廉希尔官方网站 上也比较成熟,效率较高。典型的应用线路如图1所示。

  LCD和LED基本原理和性能特点及驱动方案的介绍

  图1:Step-UP DC/DC 开关电源实现LED驱动的典型应用线路。
