通过采用高效磷光体系材料和顶发射有机发光结构，配合自有的 SVGA060 全数字信号电路系统架构 CMOS 硅基驱动电路，获得了发光峰位于 535 nm 的高亮度单色绿光、0.6 英寸、800×600 分辨率 OLED 微显示器件，最大亮度可达 20000 cd/m2。其起亮电压为 2.6V，亮度从 20 cd/m2 到 20000 cd/m2 的驱动电压摆幅为 2.7V，最大电流效率为 24.43 cd/A。电流密度为 20mA/cm2 时，色坐标 CIEX＝0.286、CIEY＝0.665。该器件在 1000 cd/m2 和 500 cd/m2 亮度下的半衰期为 42559 h 和 186208 h。

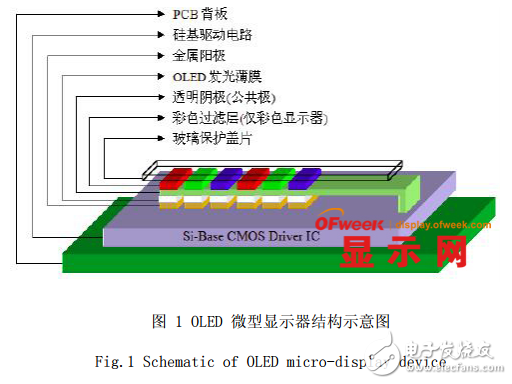

图 1 为 OLED 微型显示器结构示意图，从图上可以看出，OLED 微型显示器由 PCB 背板、硅基驱动电路、金属阳极、OLED 有机发光薄膜层、透明阴极、彩色过滤层和玻璃盖片构成。其中彩色过滤层仅限于制备彩色 OLED 微型显示器使用。
硅基 CMOS 驱动电路

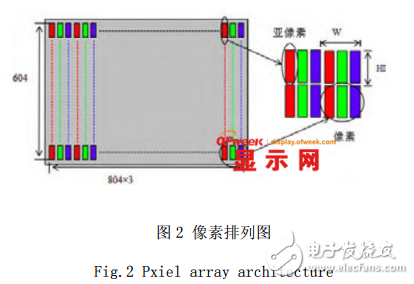

云南北方奥雷德公司所开发的 SVGA060 硅基板，采用全数字系统架构的 CMOS 驱动电路设计，显示尺寸为 0.6 in，分辨率为 800×600。其每个像素点由 R、G、B 三个亚像素点构成，按垂直列条状排列（如图 2 所示）。在本文单色绿光器件中，3 个亚像素点均发绿光。每个像素的尺寸、发光面积与显示面积的占空比、显示区域尺寸如表 1 所示。
