资料介绍

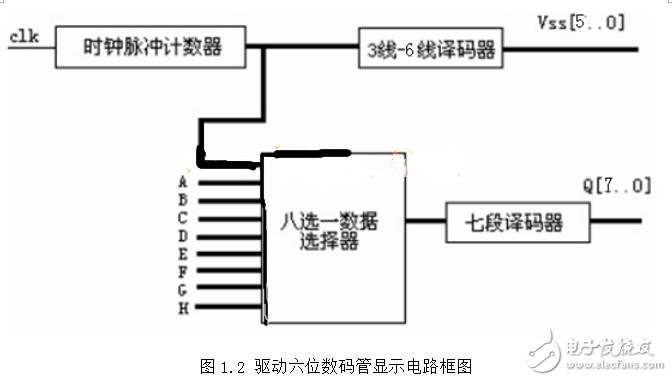

用CPLD设计一个驱动六位数码管显示电路。用六个数码管接成一个六位数码管显示,将六数码管的a~g及小数点dp管脚并联在一起,数码管的阴极A1~A6定义为Vss0、Vss1、Vss2、Vss3、Vss4、Vss5。
时钟脉冲计数器的输出同时作为3线—6线译码器、八选一数据选择器地址码的输入。
时钟脉冲计数器的输出经过3线—6线译码器译码其输出信号接到八位数码管的阴极Vss0、Vss1、Vss2、Vss3、Vss4、Vss56端。要显示的数据信息A~H中哪一个,通过六选一数据选择器的地址码来选择,选择出的数据信息经七段译码器译码接数码管的a~g管脚。这样六个数码管就可以轮流显示六个数字,如果时钟脉冲频率合适,可实现八个数码管同时被点亮的视觉效果。
