DSP蓝牙数据采集系统解析

数据采集系统广泛地应用于工业、国防、图像处理、信号检测等领域。DSP处理器是一种高速的数字信号处理器，蓝牙威廉希尔官方网站 作为一种低成本、低功耗、近距离的无线通信威廉希尔官方网站 ，已广泛应用于许多行业和领域［1］。本设计采用了DSP与FPGA协同控制处理，并用蓝牙传输代替有线电缆传输，有效地解决了DSP和FPGA单独处理的不足与有线电缆传输的弊端，大大提高了数据采集处理能力，拓宽了系统在环境较为恶劣或特殊场所的应用。
　　1 系统硬件设计
　　1.1 系统总体设计

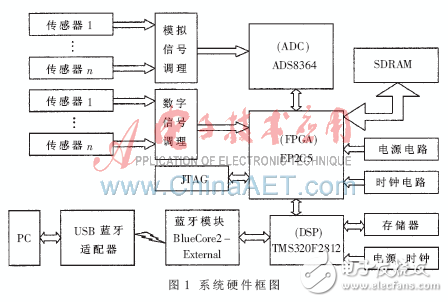

　　基于DSP与FPGA的蓝牙数据采集系统由下位机和上位机两部分组成。其中下位机主要由前端传感器、信号调理电路、ADC模数转换电路、DSP与FPGA协同处理模块以及蓝牙模块组成，主要完成前端数据的采集、转换、处理等功能，并将处理后的数据传输给上位机；上位机主要由USB蓝牙适配器和PC机组成，完成数据的显示、监控、存储等功能，并向下位机发送命令。该系统主要实现现场数据高精度、高速度、多通道实时采集，利用蓝牙的无线传输特性实现数据的无线传输。系统硬件框图如图1所示。
　　
　　本系统中，DSP与FPGA协同控制处理是系统的核心部分，通过动作指令控制前端调理模块进行数据采集，同时将采集到的数据经DSP和FPGA协同处理，后由蓝牙模块将数据传输给上位机，由上位机完成后续的相应处理工作。
　　1.2 前端调理模块
　　前端调理电路主要包括传感器、信号调理电路、ADC模数转换模块。
　　信号调理电路包括interwetten与威廉的赔率体系 信号调理电路和数字信号调理电路。其模拟信号调理主要实现对模拟信号的缓冲、放大、衰减、隔离、滤波以及线性化等处理，以获得ADC所需要的归一化信号；数字信号调理主要完成对数字信号的整形、分频、隔离、缓冲等处理，以便与FPGA模块相连。
　　前端调理电路的核心是模数转换，对于模拟信号，传感器采集的信号经调理后需要进行模数转换，然后与FPGA相连。而数字信号则经过调理后可直接与FPGA相连。模数转换模块采用TI公司的高速、低功耗、6通道同步采样的16位模数转换器ADS8364。ADS8364采用+5 V工作电压，具有80 dB共模抑制能力的全差分输入通道，6个模拟输入通道（分为A，B，C 3组）可以同时并行采样和转换［2］。考虑到FPGA可以灵活地改变时钟频率，进而改变系统的采样频率，所以ADS8364由FPGA提供时钟和复位信号，最高频率为5 MHz，其相应采样频率为250 kHz。同时FPGA还为ADS8364提供信号。A/D转换结束后产生转换结束信号，通过FPGA引发DSP的中断。在转换结束后，FPGA将6个16位的转换结果读入SDRAM中。ADS8364的地址/模式信号（A0，A1，A2）决定ADS8364的单通道、周期或FIFO模式的数据读取方式。将ADD引脚置为高电平，使得读出的数据中包括转换通道信息。在系统中，采用FPGA实现ADS8364的接口控制电路，ADS8364转换数据通过FPGA存在SDRAM中。
