弧焊逆变电源数字化控制系统设计解析

2017-10-31 | rar | 0.4 MB | 次下载 | 1积分

资料介绍

弧焊逆变电源(亦称弧焊逆变器)是一种高效、节能、轻便的新型弧焊电源。目前,采用ICBT作为功率控制器件来提高功率主电路的控制 性和稳定性,以8位和16位单片机作为控制核心进行焊接程序控制和焊接参数运算处理,提高了弧焊逆变电源的操作性。 数字信号处理器DSP)的广泛普及和应用,为弧焊逆变电源控制系统的全数字化提供了必要的硬件和软件基础。
  DSP与单片机性能比较分析

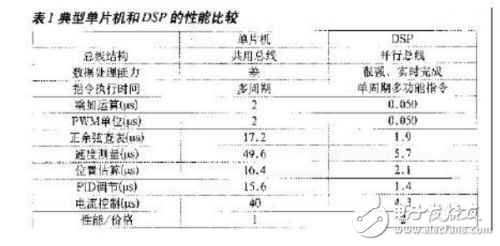

  单片机(MCU)广泛应用于家用电器、工业控制智能终端,主要起控制作用。DSP可高速地实现过去由软件实现的大部分算法。表1比较了典型单片机和DSP的性能指标。
  弧焊逆变电源数字化控制系统设计解析
  由表1可知,与单片机相比,DSP的优势表现为:数据处理能力强、高运算速度、能实时完成复杂计算、单周期多功能指令、PWM分辨率 高、更短的采样周期。
  就目前威廉希尔官方网站 现状,将DSP和单片机结合起来设计系统是一种很好的方法,充分发挥单片机控制能力强的特点和DSP强大数据处理能力和高运行速度的优势。从而提高弧焊逆变电源控制系统的精度和实时性,满足弧焊逆变电源更高的性能要求。
  目前适用于弧焊逆变电源控制的DSP主要有TI公司的TMS320C2000系列、ADI公司的ADSP2100系列、Motorola公司的 DSP56F800系列。下面以TI公司的16位定点TMS320LF2407A为例说明DSP的结构。
  弧焊逆变电源数字化控制系统设计解析

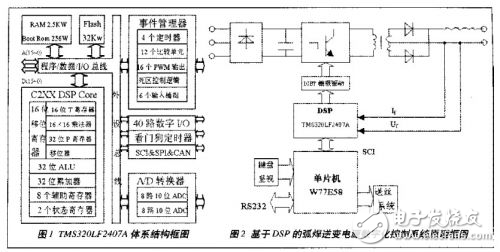

  改进的哈佛结构;流水线操作;采用硬件乘法器;快速的指令周期;TMS320LF2407A的时钟频率达到40MHz,即指令周期为25ns,运算能力为40MIPS(每秒百万条指令)。芯片有一套专门为数字信号处理而设计的指令系统。指令简化了数字信号处理过程,优化的事件管理模块和外围电路:从图1可见在DSP芯片中集成了A/D转换、大容量存储器、定时器、比较单元、捕获单元、PWM波形发生器、数字I/O口、SPI、SCI、 CAN,其中4个通用定时器和12个比较单元的结合能产生多达16路的PWM输出,足以满足IGBT主电路的驱动。
  此外,TMS320LF2407A具有快速的中断处理能力、数据指针的逆序寻址功能、硬件寻址控制以及多种节电模式等特有的性能,这些特性将有利于TMS320LF2407A在弧焊逆变电源控制中的应用。
