基于DSP和CPLD数据采集系统的设计

　　在IC卡公用电话系统中，在线式公用电话由于其具有保密性高、可扩展性强等特点，已逐渐获得人们的青睐。这种公用电话系统被置于终端和交换机之间，对两者的信号进行调制、解调以及其它的运算，来完成诸如卡验证、终端维护、多媒体信号传输等工作。与软件无线电相类似，这种系统的硬件平台通用性很强，数字信号处理的算法将由专门的芯片来承担，所以这种系统可以兼容目前在电话线上应用的各种调制解调方法，也可以适应未来出现的其它调制解调标准。

　　由此可以看出，要实现这样一个系统，数据采集是一个非常重要的方面。为了节约成本和提高DSP芯片的利用率，在这个系统中，一片DSP要承担16个通道的运算。从数据采集的角度来说，由于通道同时对应着终端和交换机两端，故DSP需要高速采集32个通道的数据。另外，高速ADC的出现和DSP性能的不断提高也对系统将来的升级提出了要求。所以对数据采集部分来说，高速、可扩展性是两具非常重要的指标。实现的系统就是以这两个指标为指导的。

　　目前的高速多通道数据采集系统一般有以下几种实现方法：一是直接采用高速的多通道模/数转换芯片，这些芯片有专门设计的与DSP接口的部分，但是这些芯片一般价格都非常昂贵；二是直接用FPGA完成整个的采集过程，这将耗费FPGA巨大的资源；三是DSP和模/数转换芯片的地址以及数据总线直接相接，通过单片机控制转换等过程，这种方法虽然便宜，但是可扩展性太差。综上所述，提出一种通过CPLD实现接口，将interwetten与威廉的赔率体系 转换通道映射到DSP的I/O设备空间甚至内存空间的方法。这种方法大大提高了DSP可以访问的外设数目；同时由于DSP不直接与模/数转换模块接口，所以ADC芯片的升级或者替代都不会影响原来的数据采集；而且采用了时分复用方式读取转换完成的数据，因此这个系统数据采集速率可以达到所采用的ADC芯片输出的最高速率。

　　DSP虽然在算法处理上功能很强大，但其控制功能是非常弱的；而CPLD本身并不具有内部寄存器，虽然可以用CPLD的逻辑块来实现寄存器，但是这将耗费大量的CPLD资源。然而，CPLD的强项在于时序和逻辑控制。本文介绍的多路数据采集系统就是充分利用了DSP和CPLD的优点，将多个A/D转换单元通过CPLD映射到DSP的I/O地址空间，利用CPLD屏蔽A/D转换的初始化以及读写操作过程，使得DSP可以透过CPLD这个“黑匣子”快速、准确地获取数据。

　1 数据采集系统框架

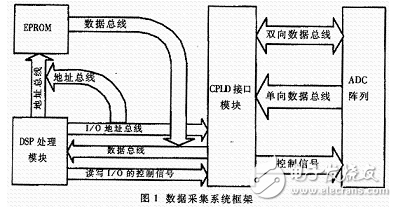

　　整个数据采集系统主要由DSP处理模块、CPLD接口模块和ADC阵列三个部分组成，如图1所示。透过这样一个结构，DSP可以在未知ADC的控制方式的情况下，定时地以访问外设的方式来获得总共32个通道的模/数转换后的数据。

　　这样的系统框图只是完成了一个完整的数据采集功能，至于数据的处理以及DSP需要完成的其它功能，此图并未涉及。但对于一个DSP系统来说，数据采集在硬件中占据了很大的比重，这也符合DSP芯片应用的原则：用软件完成大部分的数字处理算法。
