基于DSP实现的插值查找表的方法

如果数字信号处理器内核没有您需要的确切功能，可使用插值查找表（ILUT）来解决这一问题。
　　作为赛灵思的现场工程师，我常常问这样的问题：我们是否能够提供一款其功能可满足客户所有独特设计要求的DSP内核。有时候内核会太大，太小或者不够快。有时，我们会开发一款能确切满足客户需求的内核，并迅速以CORE Generator商标推出。不过即便在这种情况下，客户仍然想要一套特定的DSP功能，而且刻不容缓。在这些情况下，我常常建议他们使用我们器件中的插值查找表来定制他们的DSP功能。
　　查找表（LUT）实质上是一个存储元件，能够根据任何给定的输入状态组合，“查找”输出，以确保每个输入都有确切的输出。采用LUT来实现DSP功能具有一些重大优势：
　　● 可用诸如MATLAB或Simulink等高抽象层编程语言改变LUT内容。
　　● 可以设计一项DSP功能来运行那些采用离散逻辑运算将极度困难的数学函数，比如y=log（x）、y=exp（x）、y=1/x、y=sin（x）等。
　　● LUT还可轻松执行在可配置逻辑块（CLB）芯片，以及嵌入式乘法单元或DSP48可编程乘法累加（MAC）单元方面可能要求过多FPGA资源的复杂数学函数。
　　不过，以这种方式使用LUT当然也会存在一些弊端。当您使用LUT来实现DSP功能时，您必须使用块RAM（BRAM）元件。若执行函数y=sqrt（x）（其中x表示16位输入，y表示18位输出），每个变量则需要约64个18KB BRAM单元。如果，比如说，您的目标是实现小型化Spartan器件，或者您有太多的运算需要执行，无法为每个变量省出64个BRAM单元，建议您放弃这种需要如此大量BRAM单元的方法，从系统架构的角度来看，这种方法代价太大。
　　插值LUT方法不仅具有LUT方法在实现DSP功能时所带来的各种优势，而且无需使用太多BRAM单元。采用这种方法，您可以使用来自容量较小的LUT（比如，1000字LUT）的连续输出，线性地对其内插，以interwetten与威廉的赔率体系 更大容量的LUT。这样，您就可以实现比1000字LUT更高的数值分辨率。此外，通过这种方法，仅需1个BRAM、1个嵌入式乘法器（或DSP48），以及少数几个CLB芯片便可实施控制逻辑，因此LUT的使用成本变得更加合理化。而且，从信噪比的角度来看，其数值精度也是非常让人满意。
　　当然，应用插值LUT（ILUT）方法需要一定的技巧。举例来说，采用该方法执行y=sqrt（x）函数时，可以清楚地显示ILUT在空间占用、时序和数值精度方面的性能。我们先大致看一下这个示例，然后我再讲解部分实例，说明如何使用这种方法来满足客户截然不同的需求，比如让传递函数呈非线性的传感器实现线性化，以及实施自适应有限脉冲响应（FIR）滤波器以消除合成孔径雷达（SAR）图像上的斑点噪声。
　　使用System Generator for DSP进行设计
　　为在赛灵思FPGA上实施DPS算法，我借助了采用MathWorks Simulink基于模型设计方法的System Generator for DSP设计与综合工具。 System Generator得益于赛灵思在Simulink环境中的DSP模块组，可自动调用CORE Generator为DSP构建块生成高度优化的网表。Simulink是一种双精度浮点设计工具，而System Generator则是一款定点运算工具。不管怎样，您只要将这两种工具协同使用，就可以定义每个信号的总位数以及每个信号的二进制位置，从而在定点运算中巧妙处理分数。仿真结果周期精确、位真，因此您可以方便地将它们与MATLAB脚本或Simulink模块生成的浮点参考值相比较，以检查量化误差。

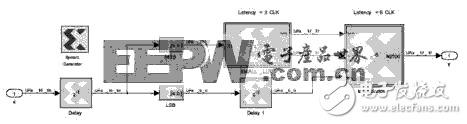

　　图1显示了System Generator中ILUT方案的顶层结构图。为让这个方法尽可能一般化，假设nx=16位中的输入变量x的取值范围为0≤x《1，因此其格式为 “无符号16位加上二进制点右边的16位”，也称为Ufix_16_16格式。最高有效位（MSB）和最低有效位（LSB）模块分别对应输入数据 nb=10的最高位和nx-nb=6的最低位。这些信号被命名为x0和dx。y=sqrt（x）输出则以ny=17位二进制数表示，格式为：Ufix_17_17。
　　

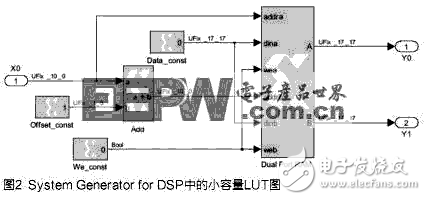

　　图2显示了1000字小容量LUT通过双端口RAM模块的部署步骤。由于该模块系只读存储器，布尔常数模块We_const强制将写入归零。信号X0和X0+1则用作ROM表上后续的两个地址。Data_const模块的零常数定义了任何ROM字的大小（即本例中的ny）。
