根据实际应用需要，该系统的主要功能有：（1）可以在不同输入制式PAL和NTSC之间进行
自动切换和处理。（2）能利用采集到的YUV
图像信号数据进行算法的验证，或转换成灰度图像数据、RBG格式图像数
据等进行检测、定位等算法的检验。（3）能将处理后的数据通过PCI接口交给上层系统
P C机保存或进行进一步验证处理。（4）系统具有软件修改、升级功能和灵活性，便于

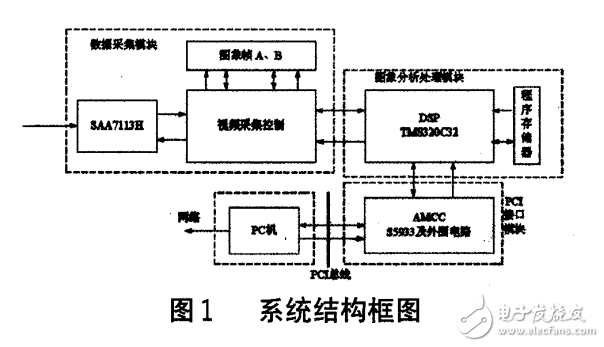

算法的改进验证。系统的设计难点主要是如何实现系统数据的高速
传输。图像数据由专用集成视频解码器SAA7 11 3采集，经A／D转换处理后传输到DSP；再经DSP处理后通过
PCI接口传输到PC机。如何实现SAA7113与DSP之间
和DSP与S5933之间的高效率数据通信是解决这个问
题的关键。通过分析研究，在SAA7l l 3与DSP之间采
逐行信号以及采集和处理的同步进行；在SAA7 1 l 3与
DSP之间采用DMA传输方式，实现数据流在系统中的
高速传输，以满足图像处理要
