人体皮肤测量仪系统设计方案

2017-10-23 | rar | 0.6 MB | 次下载 | 1积分

资料介绍

 1 引言
  皮肤是人体最重要的器官之一。它有许多功能,首先,皮肤把外界和内部器官分离开,起着人体第一道屏障的作用。皮肤通过厚厚的角质层阻挡住外部细菌、灰尘等的侵入,保证人体内有一个安全的环境。其次,皮肤还是一个重要的分泌、排泄组织。皮肤内有很多的汗腺,通过汗腺进行汗液分泌和皮脂排泄。皮肤还有体温调节作用,可以说皮肤与人体的健康有着密不可分的联系。医学界发现通过对皮肤的一些生理指标的检测可了解人体的健康状况。通过对皮肤生理参数的检测从而准确地掌握人体机能的变化是当今医学界面临的一个重大难题。
  本文介绍了一种基于DSP的人体皮肤测量仪的设计方案。
  2 总体设计方案

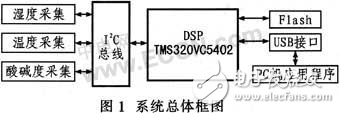

  整个测量系统是由温度采集、湿度采集、酸碱度采集、I2C总线、DSP、Flash、USB接口以及PC机中的应用程序等部分组成。系统总体框图如图1所示。
  人体皮肤测量仪系统设计方案
  整个测量系统的工作原理:利用先进的人体皮肤传感器分别采集人体皮肤的温度、湿度以及酸碱度3个指标,经过相应的控制器处理后通过I2C总线将数据送到DSP中进行滤波等处理,处理后的数据再通过USB口送入PC机中的应用程序,在应用程序中对数据进行处理、显示以及曲线图的描绘,以判断人体的健康状况。
  3 硬件系统设计
  3.1 TMS320VC5402与指标采集模块的通信

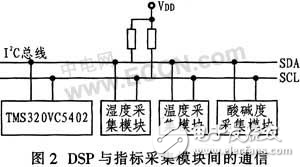

  系统设计中TMS320VC5402作为主控制器,与每个指标采集部分通过I2C总线进行通信。I2C总线是由Philips公司开发的一种总线系统,它完成8位并行口到I2C总线协议的转换,使一些没有I2C接口的控制器可以直接接到I2C总线上进行通信。在系统中,TMS320VC5402设置为主机模式,每个指标采集部分设置为从机模式。这样,便于增加其他的指标采集模块,可直接“挂”在I2C总线上,如图2所示。
  人体皮肤测量仪系统设计方案
