DSP片外高速海置SDRAM存储系统解析

在数字图像处理、航空航天等高速信号处理应用场合，需要有高速大容量存储空间的强力支持，来满足系统对海量数据吞吐的要求。通过使用大容量同步动态RAM（SDRAM）来扩展嵌入式DSP系统存储空间的方法，选用ISSI公司的IS42S16400高速SDRAM芯片，详细论述在基于TMS320C6201（简称C6201）的数字信号处理系统中此设计方法的具体实现。
　　1 IS42S16400芯片简介
　　IS42S16400是ISSl公司推出的一种单片存储容量高达64 Mb（即8 MB）的16位字宽高速SDRAM芯片。SDRAM的主要特点是：①同步访问，读写操作需要时钟；②动态存储，芯片需要定时刷新。IS42S16400采用CMOS工艺，它的同步接口和完全流水线的内部结构使其拥有极大的数据传输速率，可以工作在高达133 MHz的时钟频率下，刷新频率每64 ms为4096次。该SDRAM芯片内部有4个存储体（bank），通过行、列地址分时复用系统地址总线，对不同存储体内不同页面的具体存储单元进行读写访问寻址。在进行读操作之前，必须预先激活SDRAM内对应的存储体，并选择存储器的某一行，然后送人列地址读取需要的数据。从输出列地址到SDRAM返回相应数据之间存在一个存取延迟。如果访问新的页面，则先需要关闭所有的存储体，否则已打开的页面将一直有效。在写操作之前，由于已经预先激活了有关的行地址，因此可以在输出列地址的同时输出数据，没有延迟。IS42S16400提供自刷新模式的设置，可以使芯片运行在低功耗的状态下，从而大大减少嵌入式系统的功率消耗。
　　2 C6201与SDRAM的外部存储器接口

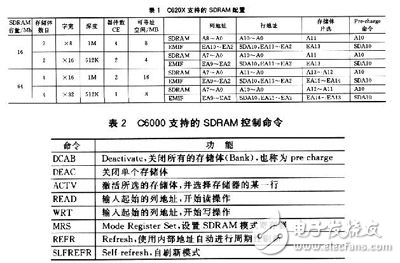

　　DSP芯片访问片外存储器时必须通过外部存储器接口EMlF（External Memory Interface）。C6000系列DSPs的EMIF具有很强的接口能力，不仅具有很高的数据吞吐率（最高达1200 MB／s），而且可以与目前几乎所有类型的存储器直接接口。在C6201系统中，提供了4个彼此独立的外存接口（CEX）。除CEl空间只支持异步接口外，所有的外部CEx空间都支持对SDRAM的直接接口。表1总结了C620XDSPs的EMIF所兼容的SDRAM配置。表2给出了C6000系列DSPs的EMIF所支持的SDRAM控制命令。
　　
　　2．1 SDRAM的刷新
　　为了提高存储容量，SDRAM采用硅片电容来存储信息。随着时间的推移，必须给电容重新充电才能保持电容里的数据信息，这就是所谓的“刷新”。它的存在也使得SDRAM的应用变得略显复杂，带来了一定的应用难度。
