浅谈SA25C020的DSP引导

介绍TMS320VC55XX系列DSP基于24位高密度SPI EEPROM——SA25C020的引导、启动加栽方法；分析整个过程，并结合实例着重研究基于C5509A的引导、加栽方法和实现；提供具体的电路设计和鳊制的相应实现软件。
　　引 言
　　DSP的引导是涉及DSP独立工作的关键性问题，通常采用的方法是由Flash等器件引导的，但是相对Flash的占用空间大、扇区擦除的难度和时延来说，SPI EEPROM不失为一个好的选择。传统EEPROM的容量太小，无法充分利用DSP的程序空间。
　　SA25C020的2Mb SPI EEPROM是以色列的SaifunSemiconductor公司于2005年推出的高密度EEPROM产品，是业界首个结合小型SO8封装、低功耗和高性能特点的器件，专为需要高耐用性和低功耗的应用而设计和测试，针对持续可靠的非挥发性存储方案。它的价位接近闪存（Flash），加上其节省空间的封装形式，使得它成为DSP引导的一个新的选择。TI公司的TMS320VC5509A是一款集成了A／D、USB接口等的便携式DSP。最重要的是它支持24位的SPI EEPROM引导。这两款芯片的结合，易于形成空间小、功耗低的便携式解决方案，有助于新的小型化、低功耗应用的实现，如硬盘、光盘（包括DVD）、机顶盒、打印机、游戏卡以及无线产品。
　　1 引导系统硬件设计

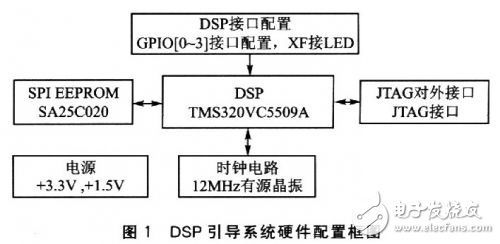

　　DSP引导系统硬件配置框图如图1所示。其中TMS320VC5509A有两种封装形式，此处采用PGE3形式。一个可以独立运行的DSP系统必须包括：
　　
　　◇DSP芯片；
　　◇电源、时钟以及必要的初始化外围设置；
　　◇用于引导的非易失性的程序存储器，如本设计中采用的SA25C020；
　　◇JTAG接口用于外部下载程序。
　　2 引导关键威廉希尔官方网站
　　引导主要步骤如下：
　　①利用CCStudi02．O建立应用程序，并产生*．out文件；
　　②建立引导表，生成相关文件；
　　③将引导表转换为DSP可以加载的数据格式，生成*．dat文件；
　　④利用CCStudi02．O建立EEPROM烧写程序，将引导表写到EEPROM中。
　　2．1 引导程序制作

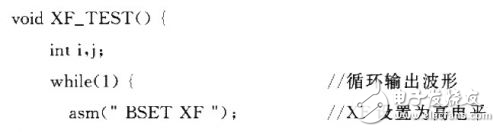

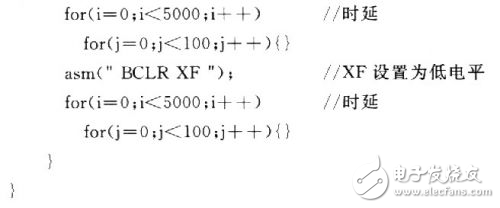

　　制作一个被加载的工程xf。程序的功能是使DSP的XF脚接的LED闪烁。主要调用程序如下：
　　
　　
　　编译工程，在工程文件xf／Debug文件夹中生成xf．out文件。
　　2．2 引导表（boot table）制作
　　构造引导表的方法有两种：一种是使用hex conversion utmty；另外一种是根据boot table的结构自己在SPIEEPROM烧写程序中进行构造。对于第2种，需要构造者充分掌握引导表的构造（详情请见参考文献［1］，第17页）。这里仅说明使用hex converslon utility制作引导表的方法。下面阐述制作引导表所需要的环境和操作。
　　2.2.1 hex conversion utility数据转换工具
　　hex conversion utllity是TI公司CCS中本身带有的一个数据转换工具。它有几个版本。对于C54xx使用的hex500．exe，其绝对位置在＼ti＼c5400＼cgtools＼bin＼hex500．exe；对于C55xx使用的hex55．exe，其位置一般在＼ti＼c5500＼cgtools＼bin＼hex55．exe。使用hex conversion utility工具还需要以下文件：
　　①*．out文件，是CCS编译好的要存入EEPROM的DSP可执行文件。这个文件对于bex conversion utility是数据源文件。
　　②*．cmd文件，用来填写hex conversion utility工具执行时的命令参数的文件。这些命令参数也可以在命令
　　执行时写在命令的后面，而不采用*．cmd文件。
　　③输出文件是hex conversion utility生成的文件，可以是多种文件格式，在*．cmd文件的-o参数中设置，如ASCII-Hex、Intel、Motorola-Sl／S2／S3、TI-Tagged、Tektronix等。这里选用输出文件为Intel格式。
