商业化的射频EDA软件于上世纪90年代大量的涌现，EDA是计算电磁学和数学分析研究成果计算机化的产物，其集计算电磁学、数学分析、虚拟实验方 法为一体，通过仿真的方法可以预期实验的结果，得到直接直观的数据。“兴森科技-安捷伦联合实验室”经常会接到客户咨询，如何选择PCB电磁场仿真软件的 问题。那么，在众多电磁场EDA软件中，我们如何“透过现象看本质”，知道每种软件的优缺点呢？需要了解此问题，首先得从最最基本的求解器维度说起。
本文旨在工程描述一些电磁场求解器基本概念和市场主流PCB仿真EDA软件，更为深入的学习可以参考计算电磁学相关资料。

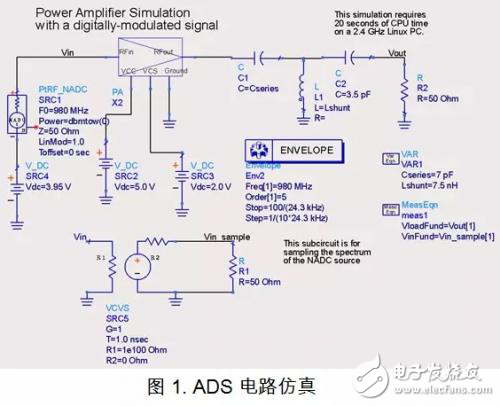

电路算法
谈 到电磁场的算法，不要把场的算法和路的方法搞混，当然也有场路结合的方法。电路算法主要针对线性无源集总元件和非线性有源器件组成的网络，采用频域 SPICE和纯瞬态电路方程方法进行仿真。这类仿真的特性是无需三维实体模型、线性和非线性器件时域或频域模型（SPICE和IBIS等）、仿真速度快、 电压电流的时域信号和频谱为初级求解量。电路仿真简称路仿真，主要用于端口间特性的仿真，就是说当端口内的电磁场对网络外其他部分没有影响或者影响可以忽 略时，则可以采用路仿真；采用路仿真的必要条件是电路的物理尺寸远小于波长。换言之，当电路板的尺寸可以和电路上最高频率所对应的波长相比拟时，则必须使 用电磁场理论对该电路板进行分析。举例说明，一块PCB尺寸为10*10cm，工作的最高频率是3GHz，3GHz对应的真空波长是10cm，此时PCB 的尺寸也是10cm，则我们必须使用电磁场理论对此板进行分析，否则误差将很大，而无法接受。一般工程上，PCB的尺寸是工作波长的1/10时，就需要采 用电磁场理论来分析了。对于上面的那块板子，当板上有300MHz的信号时，就需要场理论来析了。
本文旨在工程描述一些电磁场求解器基本概念和市场主流PCB仿真EDA软件，更为深入的学习可以参考计算电磁学相关资料。
电路算法
谈 到电磁场的算法，不要把场的算法和路的方法搞混，当然也有场路结合的方法。电路算法主要针对线性无源集总元件和非线性有源器件组成的网络，采用频域 SPICE和纯瞬态电路方程方法进行仿真。这类仿真的特性是无需三维实体模型、线性和非线性器件时域或频域模型（SPICE和IBIS等）、仿真速度快、 电压电流的时域信号和频谱为初级求解量。电路仿真简称路仿真，主要用于端口间特性的仿真，就是说当端口内的电磁场对网络外其他部分没有影响或者影响可以忽 略时，则可以采用路仿真；采用路仿真的必要条件是电路的物理尺寸远小于波长。换言之，当电路板的尺寸可以和电路上最高频率所对应的波长相比拟时，则必须使 用电磁场理论对该电路板进行分析。举例说明，一块PCB尺寸为10*10cm，工作的最高频率是3GHz，3GHz对应的真空波长是10cm，此时PCB 的尺寸也是10cm，则我们必须使用电磁场理论对此板进行分析，否则误差将很大，而无法接受。一般工程上，PCB的尺寸是工作波长的1/10时，就需要采 用电磁场理论来分析了。对于上面的那块板子，当板上有300MHz的信号时，就需要场理论来析了。
