按照材料来分还是样式来分，如果按材料分的话，应该是铜接线端子比较多；按照样式来分的话，PCB端子分为插拔式接线端子、直焊式接线端子、弹簧式接线端子、栅栏式接线端子，应该是插拔式接线端子和弹簧式接线端子比较多。
弹簧式接线端子是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。弹簧式系列接线端子金属件都是弹簧装置设计，塑胶本体均采用PA66绝缘材料。弹簧式系列接线端子易于操作、免费维修并具备气密接触装置系统，即耐用可靠又有成本效益。

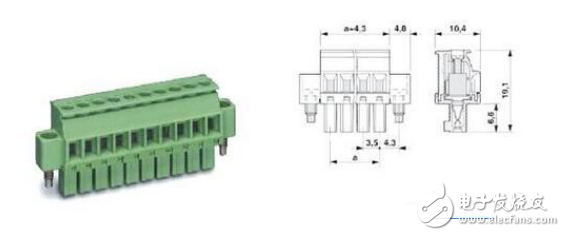

插拔式系列接线端子PTB由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。插座也可以有装配扣位和锁定扣位。装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。既可以选择公制线规也可以选择标准线规。
