0-15V可调
、 引言
现在所使用的大多数电子设备中，几乎都必须用到直流稳压电源来使其正常工作，而最常用的是能将交流电网电压转换成直流电压的直流电源，可见直流稳压电源似乎各类电子设备的重要组成部分，为设备的稳定工作提供能量。

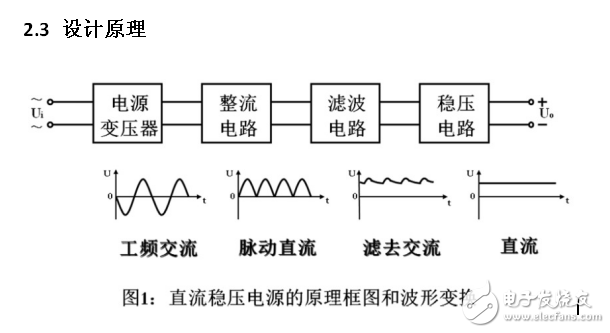

2、 设计原理及设计过程
直流电源分为两类：一类是能直接供给直流电压或电流的，如电池、蓄电池、太阳能电池、硅光电池等；另一类是将交流电变换成所需的稳压的直流电流或电压的，这类变换电路统称为直流稳压电源。
2.1 设计目的
1）掌握集成直流稳压电源的设计方法；
2）焊接电路板，实现设计指标；
3）掌握可调的直流稳压电源的主要性能指标及参数的测试方法；
2.2 威廉希尔官方网站 指标
1）设计一个可调直流稳压电源。
2）输出电压 Uo = 1.25V-13.75V ，最大输出电流 Iomax = 1A 。
3）输出纹波电压ΔUop-p≤5mV ，稳压系数SU≤5×10-3 。
4）输出限流保护电路。
