40 Gbit／s密集波分复用（DWDM）系统对色散要求较高，传统的色散补偿只能粗略补偿系统色散，对于残余色散和由环境变化导致的色散变化等则无能为力。可调谐色散补偿器（TDC）可根据系统色散的变化自动调整色散补偿量，从而达到理想的补偿效果。文章介绍了几种动态色散补偿的实现方案，并对其进行了一定的比较和分析。

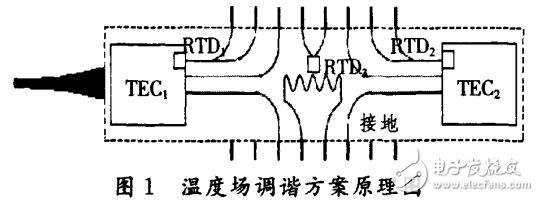

温度场调谐有以下几种实现方式，一种是将FBG安装在特殊的封装盒中（见图1）［2］，这种TDC包含有两个热电冷却器（TEC）、1个电阻丝加热装置和3个铂电阻温度探测器（RTD）。FBG被封装在一个金属细管中，金属管两边与两个TEC相连，通过TEC控制使金属管产生一个温度梯度场，FBG的各部分由于温度不同产生不同的热膨胀效应和热光效应，从而改变色散量。中间的加热装置控制并稳定FBG的轴向平均温度，从而保证FBG的反射带宽与所用的通道相匹配，且当调节色散时光栅的反射中心波长不会随着温度分布的变化而产生偏移。
