摘要
本文档描述了一个接收信号链的原型系统超声系统。

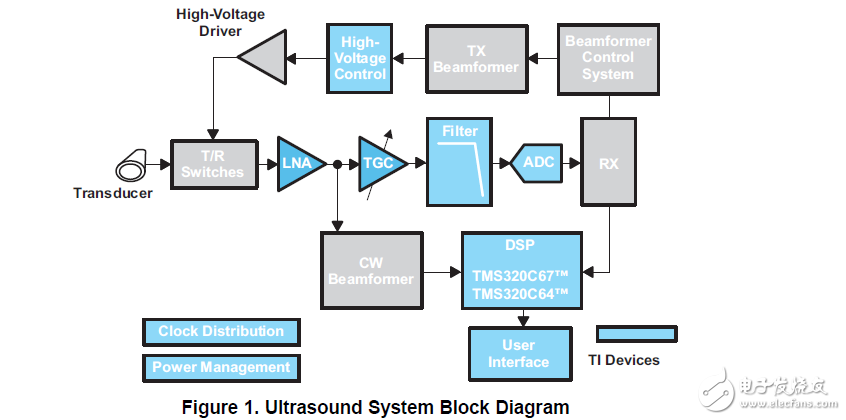

超声波系统使用接收器阵列来产生高清晰度图像的时间推移，缩放，求和反射信号。此应用程序报告描述了一个原型系统，可作为关于TI网站的评价模块，用于超声波系统的接收链。这个链包括的LNA（低噪声放大器），TGC（时间增益控制）、滤波器和ADC（模数转换器），如以及ADC功能的时钟产生（见图1）。
在扫描开始时，产生脉冲并从换能器元件阵列发送。传输后立即，T / R开关改变接收模式，以允许信号是接收和放大的低噪声放大器和TGC块。低噪声放大器提供了一个低噪声固定增益，而TGC增益功能允许有时间来弥补增加的衰减增加信号通过身体时。然后放大滤波信号以改善其信噪比比并传递到ADC。
