资料介绍
图像传感器在智能手机、照相机、摄像机中都发挥着十分关键的作用。在CIS、CMOS和CCD三类传感器中,人们经常讨论的是CMOS和CCD图像传感器之间的比较优势,本文将简单介绍两种传感器的分类及特点,并会给出选择两种传感器产品时的一些实用建议。
CMOS传感器与CCD传感器对比
CCD成像质量好,但是制造工艺复杂,能够生产的厂家也比较少,价格也相对来说比较高,并且功耗也很高,因此,不适合在移动设备上使用。而CMOS传感器耗电低,但是画质水平比不上CCD,不过随着威廉希尔官方网站 的提高,COMS的画质已经逐步赶上了CCD,另外,在相同分辨率下,CMOS价格比CCD便宜,所以目前市面上的手机摄像头都采用CMOS传感器。
CMOS传感器的分类
通常CMOS传感器又会分为:背照式CMOS传感器和堆栈式CMOS传感器。
背照式CMOS传感器
堆栈式CMOS

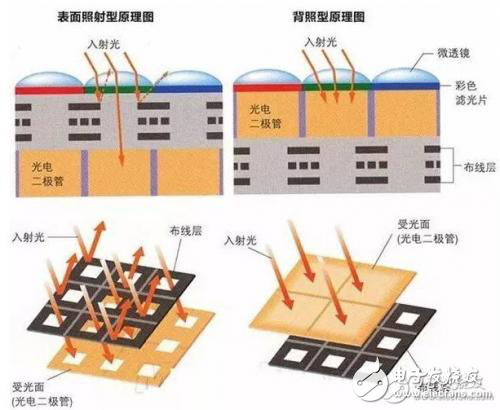

所谓背照式CMOS传感器其实是与传统正照式CMOS传感器相对的。简单来说就是将光电二极管和布线层进行对调,从而让光线首先进入感光电二极管,从而增大感光量,显著提高低光照条件下的拍摄效果。像我们所熟知的iPhon、小米、魅族都是搭载的这类传感器。
而堆栈式CMOS传感器则是背照式CMOS传感器的衍生产物,它是目前手机摄像头中应用最广泛的一种,也是最先进的一种,属于索尼的独家威廉希尔官方网站 。

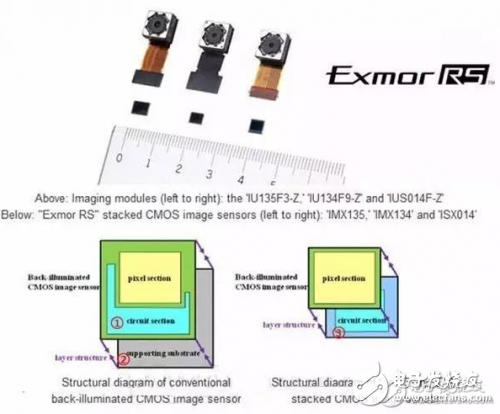

堆栈式CMOS传感器使用有信号处理电路的芯片替代了原来背照CMOS图像传感器的支持基板,在芯片上重叠形成背照CMOS元件的像素部分,从而实现了在较小的芯片尺寸上形成大量像素点的工艺。由于像素部分和电路部分分别独立,因此像素部分可针对高画质优化,电路部分可针对高性能优化。
需要说明的是感光元件只是手机类摄像头组成中不可或缺的一部分,但不是成像质量的决定性因素,这其中还包括厂商通过软件对硬件的优化调校,使其让人感觉最好的效果,这也是目前各家厂商在手机摄像画质方面效果差异最大的决定性因素之一。
CMOS传感器与CCD传感器对比
CCD成像质量好,但是制造工艺复杂,能够生产的厂家也比较少,价格也相对来说比较高,并且功耗也很高,因此,不适合在移动设备上使用。而CMOS传感器耗电低,但是画质水平比不上CCD,不过随着威廉希尔官方网站 的提高,COMS的画质已经逐步赶上了CCD,另外,在相同分辨率下,CMOS价格比CCD便宜,所以目前市面上的手机摄像头都采用CMOS传感器。
CMOS传感器的分类
通常CMOS传感器又会分为:背照式CMOS传感器和堆栈式CMOS传感器。
背照式CMOS传感器
堆栈式CMOS
所谓背照式CMOS传感器其实是与传统正照式CMOS传感器相对的。简单来说就是将光电二极管和布线层进行对调,从而让光线首先进入感光电二极管,从而增大感光量,显著提高低光照条件下的拍摄效果。像我们所熟知的iPhon、小米、魅族都是搭载的这类传感器。
而堆栈式CMOS传感器则是背照式CMOS传感器的衍生产物,它是目前手机摄像头中应用最广泛的一种,也是最先进的一种,属于索尼的独家威廉希尔官方网站 。
堆栈式CMOS传感器使用有信号处理电路的芯片替代了原来背照CMOS图像传感器的支持基板,在芯片上重叠形成背照CMOS元件的像素部分,从而实现了在较小的芯片尺寸上形成大量像素点的工艺。由于像素部分和电路部分分别独立,因此像素部分可针对高画质优化,电路部分可针对高性能优化。
需要说明的是感光元件只是手机类摄像头组成中不可或缺的一部分,但不是成像质量的决定性因素,这其中还包括厂商通过软件对硬件的优化调校,使其让人感觉最好的效果,这也是目前各家厂商在手机摄像画质方面效果差异最大的决定性因素之一。
