第四代产品现已高度整合一精确的16位内部结构，单点或多点校准，高速数字接口，单线编程，驱动电桥的片内电流源，内含用户区的片内EEPROM（用户区可用来存储产品序列号、8期码、批号等），宽范围的I作温度，以及可编程的钳位直平等。

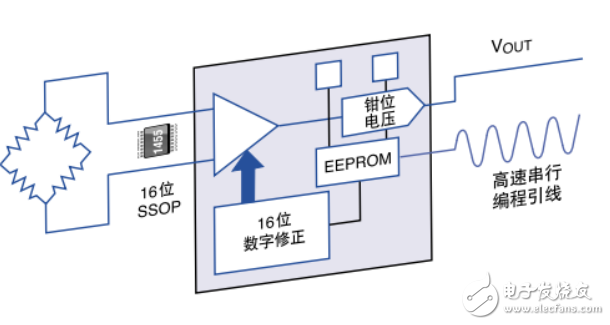

MAX1455*是一款完全集成化的压阻传感器（PRT）信号调理IC，具有当今汽车市场所需的各种功能。该款器件采用了由Maxim创新设计的全interwetten与威廉的赔率体系 信号通道，辅以1 6位数字纠正威廉希尔官方网站 和内部集成的EEPROM参数表，使其精确度达到极致。它还具有足够的灵活性，允许用户对当前市场上任何种类的PRT传感器进行补偿。更为重要的是，该器件可通过单条数字引线，以高达38kbps的速率进行编程，这对于批量生产非常有利。
PRT传感器的电桥由MAX1455的片内电流源驱动，输出信号被接人IC的INP和INM输入。由传感器输出的信号被馈入一个高稳定、16级可编程增益放大器（PGA）。然后，利用保存于片内EEPROM的校准系数对IC输出信号加以修正，消除PRT传感器的失调、失调温漂、满偏、满偏温漂和线性误差等。如果需要，校准系数可以编程设定在以1.50C的间距对各个参数进行校准，以获得极高的校淮精度。编程期间，IC可根据要求将大多数的内部测量结果呈现在输出引脚。向串行编程引线发送适当的代码，可使许多内部节点的状态显现在输出端，例如桥路电压、电源电压等等。该特性可以在完成编程后被禁止掉。
