光纤布拉格光栅传感器（FBGS）是用光纤布拉格光栅（FBG）作敏感元件的功能型光纤传感器，可用于直接检测温度和应变，以及与温度和应变有关的其他许多物理量和化学量的间接测量。在光纤布拉格光栅传感器的应用研究中，波长解调是一个重要的方面。目前限制光纤光栅传感器应用的最主要障碍是传感信号的解调。波长解调方法主要有光谱仪、斜边滤波法、可调谐滤波法、干涉扫描法、匹配光栅法等。但是，在这几种方法中，光谱仪成本较高，斜边滤波法的分辨率较小，干涉仪没有好的重复性，而可调谐滤波器的扫描周期较长。因此，近年来，匹配光栅法越来越受到人们的青睐。为此，文中介绍了一种简单、廉价且由两个并联的匹配光栅解调来检测光纤光栅传感器的系统设计方法。
双光栅匹配原理

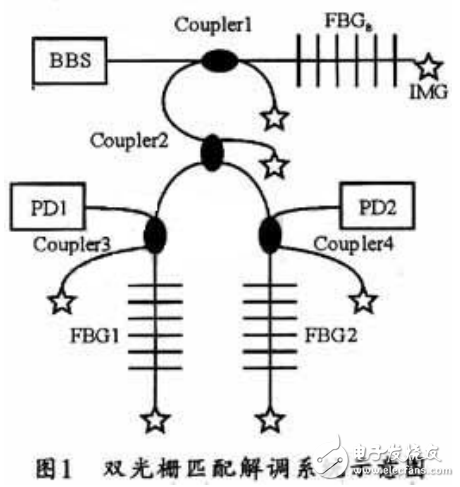

双光栅匹配系统示意图如图1所示。宽带光源发出的光经3 dB 耦合器进入传感 FBG。再由 FBG 反射后进人两路匹配光栅，对应的两个光电探测器得到与其对应波长有关的光信号，然后由光电探测器将其转换为电信号并进入信号采集处理电路提取有用信号，最后由后续信号处理系统实现数据的采集与处理。
