介绍以PHILIPS公司的8xC 749微处理器为核心的智能充电控制器的控制原理，讨论充电器的硬件结构和各主要组成部分的设计思想，并介绍智能充电器中的两种新威廉希尔官方网站 ：均衡充电和脉冲充电。结合铅酸电池对充电器的控制算法进行探讨。
1 智能充电器的硬件结构

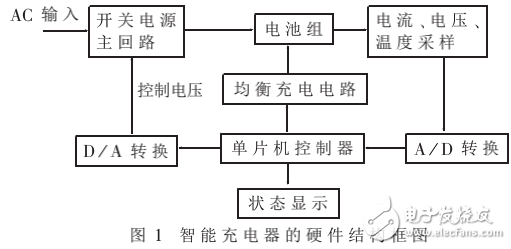

传统的电池充电器采用电流负反馈的方法来达到恒流充电的目的．为了加入智能控制．达到实时监控的目的，我们打开电流反馈环，加入单片机及相关控制电路。硬件的结构框图如图1所示。
单片机对正在充电的电池进行实时电压、电流、温度取样，经A／D转换输入单片机。单片机根据电池不同的充电状态采取不同的充电算法，通过D／A转换输出反馈电压，对电源进行控制，通过改变电池组端电压来达到控制充电过程的目的。在充电过程中，单片机还担负着平衡电池组中各电池的容量、防止电池过充电而损坏电池的任务。另外，针对不同种类的电池，只要根据不同电池的最佳充电曲线对控制器里的程序进行相应的调整，就能对不同类型的电池进行充电。
